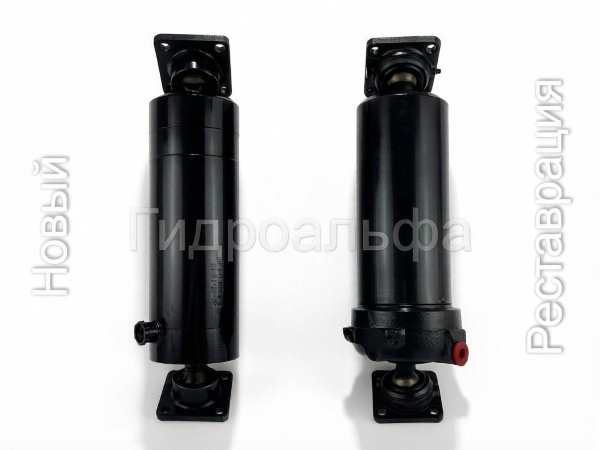

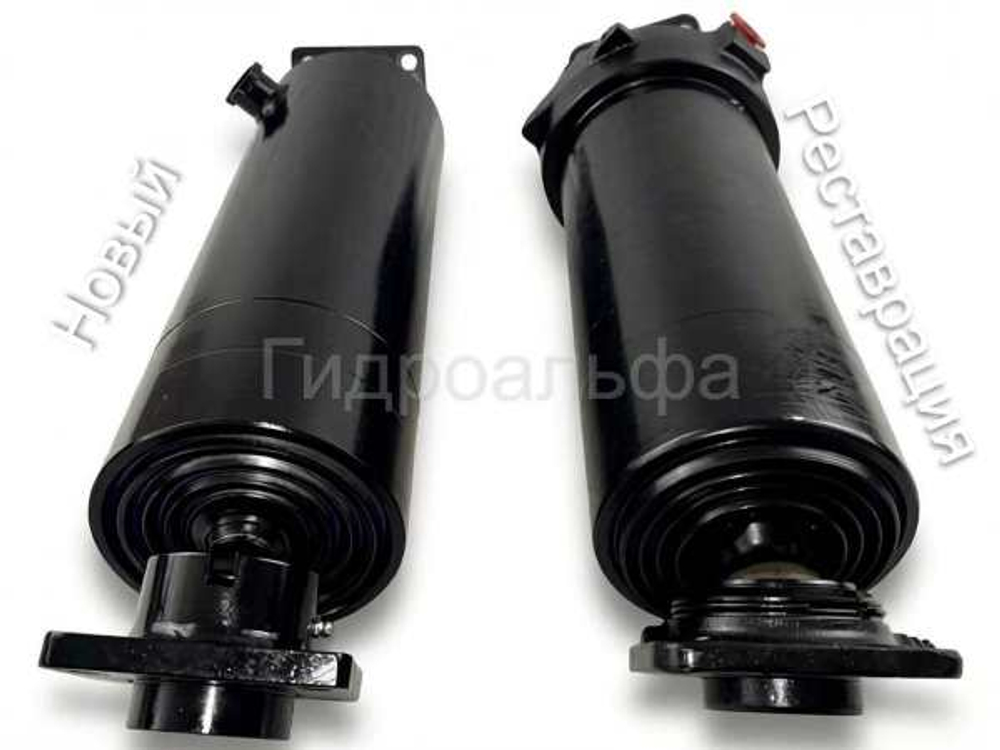

ГЦТ ЗИЛ 4-х штоковый (Реставрация) — 390-я модификация
Капитально отреставрированный гидроцилиндр для подъема кузова самосвалов ЗИЛ. Модель 390 полностью взаимозаменяема с новыми заводскими цилиндрами. Прошел полный цикл восстановления с заменой всех расходных материалов и изношенных деталей.
Габаритный чертеж (для сверки размеров):
Диаметры штоков и конструктивные особенности (Реставрация):
| Параметр | Реставрированный цилиндр |
|---|---|
| Ø 1-й шток, мм | 120 |
| Ø 2-й шток, мм | 105 |
| Ø 3-й шток, мм | 90 |
| Ø 4-й шток, мм | 75 |
| Допустимый минус диаметров, мм | -0,5...1 |
| Хромирование штоков | Нет (восстановлены шлифовкой) |
| Уплотнения (Р/К) ремонтных штоков | Резина или Полиуретан |
| Уплотнения (Р/К) номинальных штоков | Резина |
| Материал крышки | Чугун СЧ |
| Соединение нижней крышки с корпусом | Резьбовое |
| Вес, кг | 39 |
| Тип крепления | Опора ЗИЛ с гайкой (шар с резьбой) |
| Резьба подключения РВД | М20х1,5 внутренняя |
| Ограничитель хода, мм | 930...980 (длина ограничения 100-50) |
Рабочие параметры (Технические характеристики):
| Параметр | Значение |
|---|---|
| Полный рабочий ход штоков | 1030 мм |
| Номинальное рабочее давление (Рн) | 16 МПа |
| Максимальное рабочее давление (Рн) | 20 МПа |
| Толкающее усилие на штоке | 98,1 кН |
| Размер по осям креплений (в сложенном состоянии) | 480 мм |
| Давление холостого хода (не более) | 0,8 МПа |
| Давление страгивания (не более) | 1,5 МПа |
| Температура рабочей жидкости | -35°C до +110°C |
| Тонкость фильтрации рабочей жидкости | 25 мкм |
| Страна производитель | РОССИЯ |
Таблица грузоподъёмности гидроцилиндра (ЗИЛ-130):
Применяется для подъема бортовой платформы самосвала ЗИЛ-130. Усилие зависит от схемы подключения и рабочего давления в гидросистеме:
| Расположение ГЦ | Давление | Усилие [Тонн] | Тип выгрузки |
|---|---|---|---|
| 1/4 (стандарт) | 16 МПа | до 7 | 3-и стороны |
| 20 МПа | до 8,5 | ||
| 1/2 (не стандарт) | 16 МПа | до 14 | 2-е стороны |
| 20 МПа | до 18 |
⚠️ Совет от специалистов «Гидроальфа»: Для продления ресурса восстановленного узла и сохранения его геометрии рекомендуем эксплуатировать гидроцилиндр при номинальном давлении (16 МПа). Работа на максимальном пределе (20 МПа) допустима только кратковременно, так как это ускоряет износ уплотнений и перегружает металл.
🔧 Также в наличии новый заводской гидроцилиндр этой модели.
➜ Перейти в карточку [Новый]
🛡️ Важно: Гарантия 6 месяцев. Поставляется напрямую от производителя. Работаем с НДС и без НДС (для физлиц и юрлиц).
