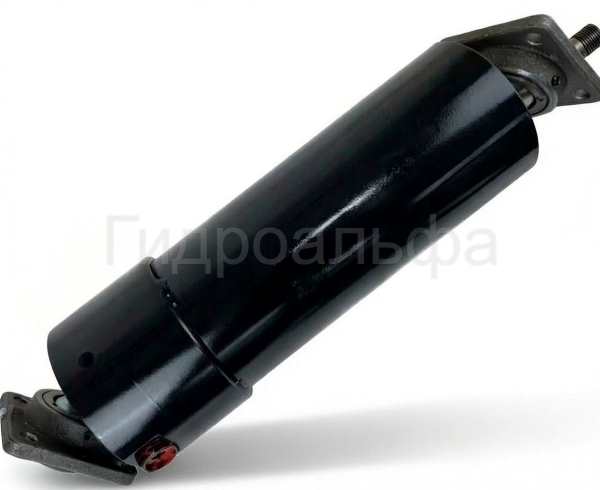

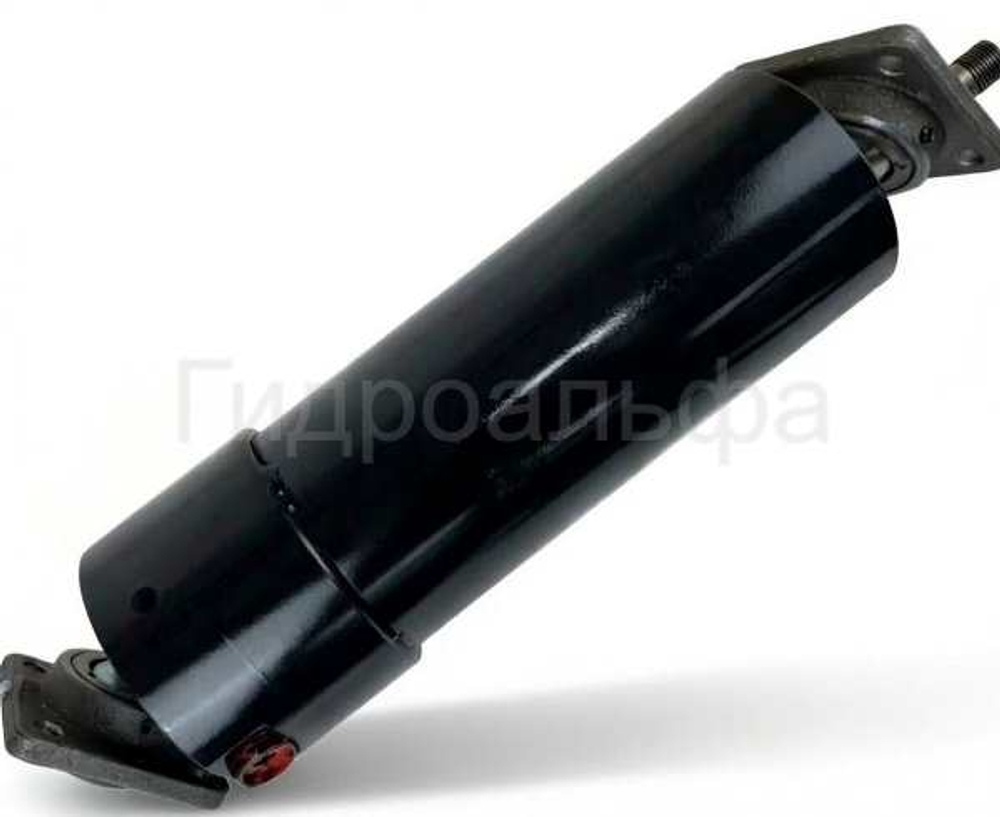

ГЦТ ЗИЛ 4-х штоковый (Новый) — 390-я модификация
Предлагаем новый заводской гидроцилиндр для подъема кузова самосвалов ЗИЛ. Модель 390 является стандартом для бортовых платформ ЗИЛ-130 и полностью взаимозаменяема с моделями как нового, так и старого образца.
Габаритный чертеж (для сверки размеров):
Диаметры штоков и конструктивные особенности:
| Параметр | Новый цилиндр |
|---|---|
| Ø 1-й шток, мм | 115 |
| Ø 2-й шток, мм | 95 |
| Ø 3-й шток, мм | 75 |
| Ø 4-й шток, мм | 55 |
| Допустимый минус диаметров, мм | -0,2...0,3 |
| Хромирование штоков | Есть (заводское) |
| Уплотнения (Р/К) штоков | Полиуретан (новые) |
| Материал крышки | Металл |
| Соединение нижней крышки с корпусом | Проволочное |
| Вес, кг | 37 |
| Тип крепления | Опора ЗИЛ со стопором (шар не откручивается) |
| Резьба подключения РВД | М20х1,5 внутренняя |
| Ограничитель хода, мм | 930...980 (длина ограничения 100-50) |
Рабочие параметры (Технические характеристики):
| Параметр | Значение |
|---|---|
| Полный рабочий ход штоков | 1030 мм |
| Номинальное рабочее давление (Рн) | 16 МПа |
| Максимальное рабочее давление (Рн) | 20 МПа |
| Толкающее усилие на штоке | 98,1 кН |
| Размер по осям креплений (в сложенном состоянии) | 480 мм |
| Давление холостого хода (не более) | 0,8 МПа |
| Давление страгивания (не более) | 1,5 МПа |
| Температура рабочей жидкости | -35°C до +110°C |
| Тонкость фильтрации рабочей жидкости | 25 мкм |
| Страна производитель | РОССИЯ |
Таблица грузоподъёмности гидроцилиндра (ЗИЛ-130):
Применяется для подъема бортовой платформы самосвала ЗИЛ-130. Усилие зависит от схемы подключения и рабочего давления в гидросистеме:
| Расположение ГЦ | Давление | Усилие [Тонн] | Тип выгрузки |
|---|---|---|---|
| 1/4 (стандарт) | 16 МПа | до 7 | 3-и стороны |
| 20 МПа | до 8,5 | ||
| 1/2 (не стандарт) | 16 МПа | до 14 | 2-е стороны |
| 20 МПа | до 18 |
⚠️ Совет от специалистов «Гидроальфа»: Для продления ресурса восстановленного узла и сохранения его геометрии рекомендуем эксплуатировать гидроцилиндр при номинальном давлении (16 МПа). Работа на максимальном пределе (20 МПа) допустима только кратковременно, так как это ускоряет износ уплотнений и перегружает металл.
🛡️ Важно: Заводская гарантия 12 месяцев. Поставляется напрямую от производителя. Работаем с НДС и без НДС (для физлиц и юрлиц).
🚚 Доставка по всей России. 📞 Звоните +7 (933) 748-94-24 или пишите на info@gidroalfa.ru — подберем нужный вариант под ваш грузовик!
