ГЦТ САЗ 4-х штоковый (Реставрация) — 75.4.815.205.Ш50Ц
Капитально отреставрированный гидроцилиндр для подъема кузова самосвалов САЗ-3502. Сохраняет полный рабочий ход 815 мм и толкающее усилие 149,8 кН (≈ 15 тонн). Прошел полный цикл восстановления с заменой всех уплотнений и восстановлением геометрии штоков.
Артикулы производителя: 3507-01-8603010, ГЦТ 75.4.815.205.Ш50Ц

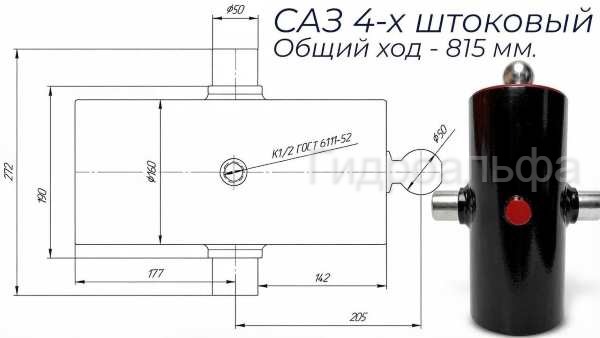

Габаритный чертеж (для сверки размеров):
Диаметры штоков и конструктивные особенности (Реставрация):
| Параметр | Реставрированный цилиндр |
|---|---|
| Ø 1-й шток, мм | 155 |
| Ø 2-й шток, мм | 137 |
| Ø 3-й шток, мм | 118 |
| Ø 4-й шток, мм | 100 |
| Допустимый минус диаметров, мм | -0,5...1 |
| Соединение нижней крышки с корпусом | Резьба |
| Уплотнения (Р/К) | Резина или Полиуретан |
| Нижнее крепление (Упор) | Качела (Рамка) |
| Верхнее крепление (с кузовом) | Опора с шайбой (Пята опорная) |
| Ограничитель хода, мм | 720...740 (длина ограничения 95-75) |
Рабочие параметры (Технические характеристики):
| Параметр | Значение |
|---|---|
| Количество плунжеров / штоков | 4-х штоковый |
| Полный рабочий ход | 815 мм |
| Номинальное рабочее давление Рн | 16 МПа |
| Толкающее усилие на штоке | 149,8 кН (≈ 15,0 тонн) |
| Номер по каталогу производителей | 3507-01-8603010, ГЦТ 75.4.815.205.Ш50Ц |
| Максимальное рабочее давление Рн | 20 МПа |
| Давление холостого хода (не более) | 0,8 МПа |
| Давление страгивания (не более) | 1,5 МПа |
| Температура рабочей жидкости | -35°C до +110°C |
| Тонкость фильтрации рабочей жидкости | 25 мкм |
| Страна производитель | РОССИЯ |
⚠️ Совет от специалистов «Гидроальфа»: Для продления ресурса восстановленного узла и сохранения его геометрии рекомендуем эксплуатировать гидроцилиндр при номинальном давлении (16 МПа). Работа на максимальном пределе (20 МПа) допустима только кратковременно, так как это ускоряет износ уплотнений.

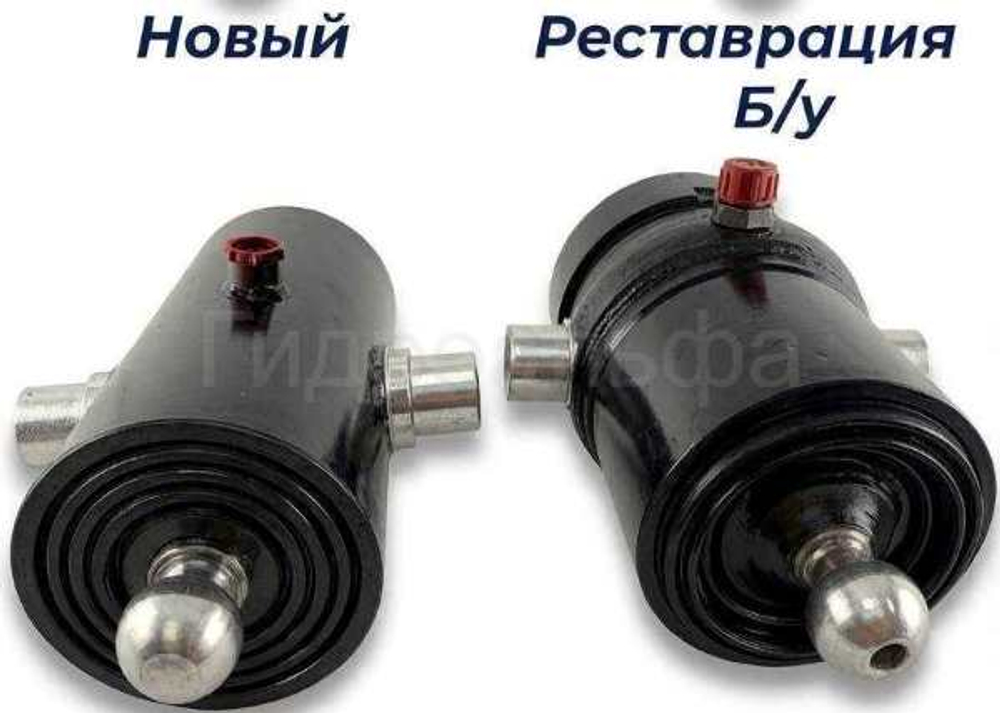

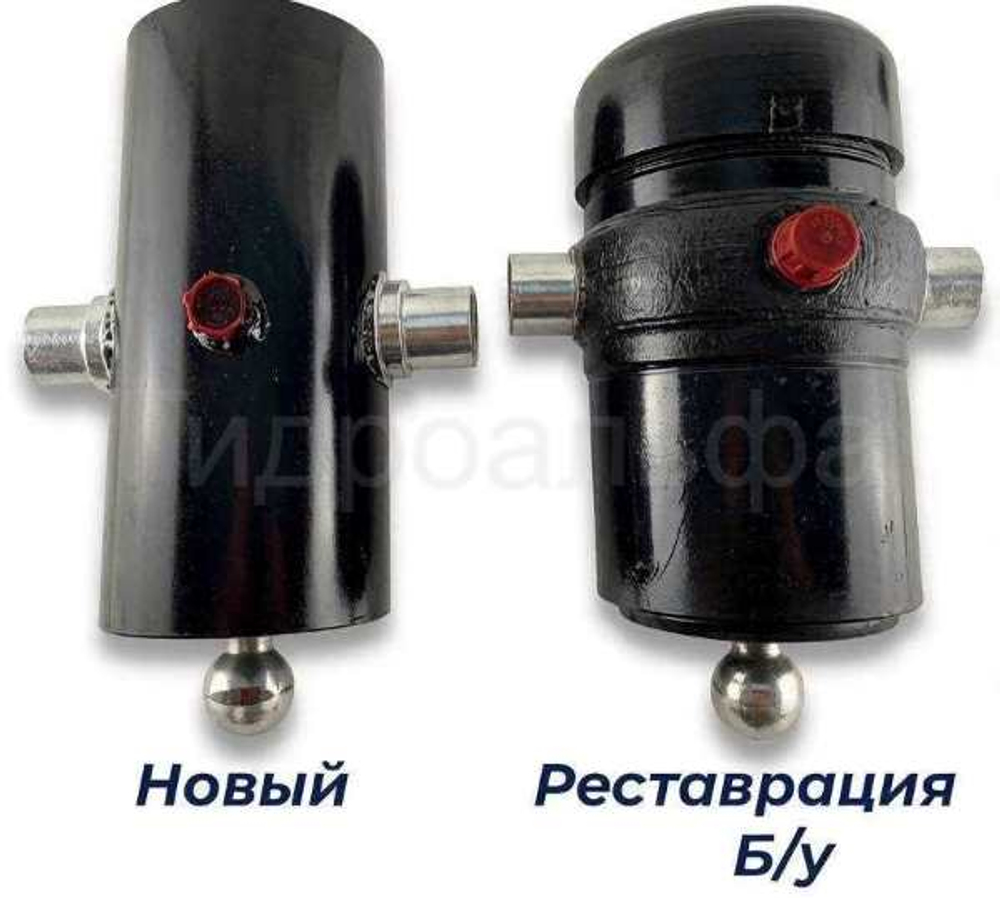

🔧 Также в наличии новый заводской гидроцилиндр этой модели.
