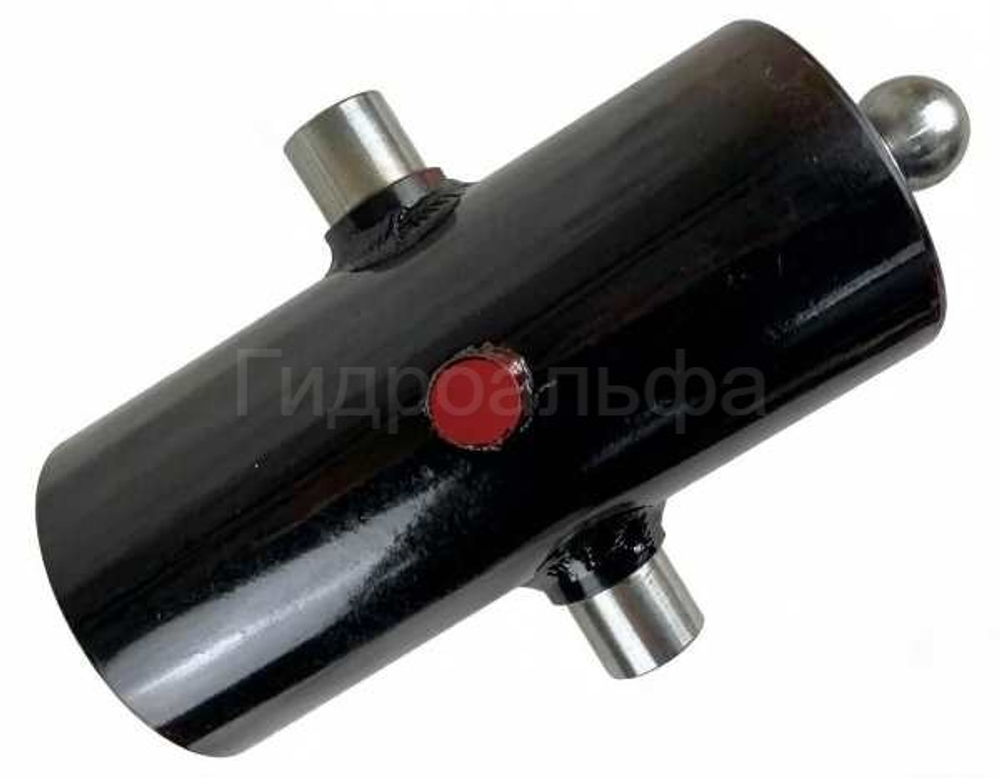

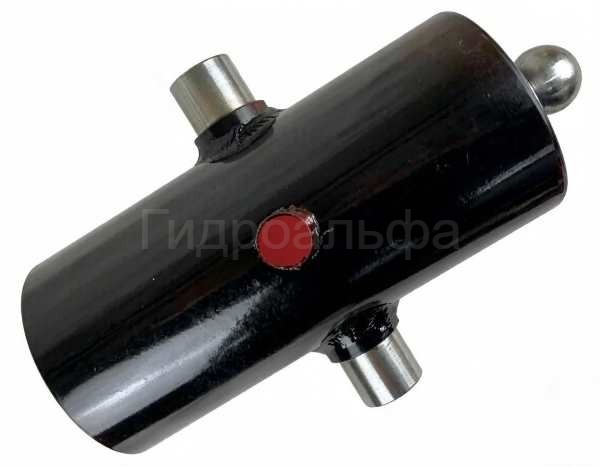

ГЦТ САЗ 4-х штоковый (Новый) — 75.4.815.205.Ш50Ц
Новый заводской гидроцилиндр для подъема кузова самосвалов САЗ-3502. Модель обладает мощным толкающим усилием 149,8 кН (≈ 15 тонн) и полным рабочим ходом 815 мм. Цилиндр устанавливается в 1/4 (в конце платформы) и обеспечивает эффективную трехстороннюю разгрузку. Отличительная особенность — нижнее крепление в виде качелей (рамки).
Артикулы производителя: 3507-01-8603010, ГЦТ 75.4.815.205.Ш50Ц

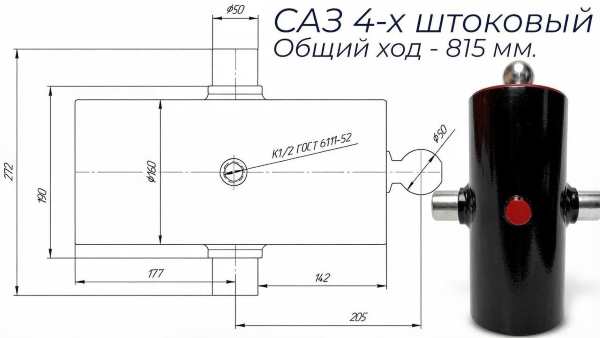

Габаритный чертеж (для сверки размеров):
Диаметры штоков и конструктивные особенности (Новый):
| Параметр | Новый цилиндр |
|---|---|
| Ø 1-й шток, мм | 135 |
| Ø 2-й шток, мм | 115 |
| Ø 3-й шток, мм | 95 |
| Ø 4-й шток, мм | 75 |
| Допустимый минус диаметров, мм | -0,2...0,3 |
| Соединение нижней крышки с корпусом | Стопор (внутренняя крышка) |
| Уплотнения (Р/К) | Полиуретан (новые) |
| Нижнее крепление (Упор) | Качела (Рамка) |
| Верхнее крепление (с кузовом) | Опора с шайбой (Пята опорная) |
| Ограничитель хода, мм | 720...740 (длина ограничения 95-75) |
Рабочие параметры (Технические характеристики):
| Параметр | Значение |
|---|---|
| Количество плунжеров / штоков | 4-х штоковый |
| Полный рабочий ход | 815 мм |
| Номинальное рабочее давление Рн | 16 МПа |
| Толкающее усилие на штоке | 149,8 кН (≈ 15,0 тонн) |
| Номер по каталогу производителей | 3507-01-8603010, ГЦТ 75.4.815.205.Ш50Ц |
| Максимальное рабочее давление Рн | 20 МПа |
| Давление холостого хода (не более) | 0,8 МПа |
| Давление страгивания (не более) | 1,5 МПа |
| Температура рабочей жидкости | -35°C до +110°C |
| Тонкость фильтрации рабочей жидкости | 25 мкм |
| Страна производитель | РОССИЯ |
⚠️ Совет от специалистов «Гидроальфа»: Для продления ресурса гидроцилиндра и сохранения его геометрии рекомендуем эксплуатировать узел при номинальном давлении (16 МПа). Работа на максимальном пределе (20 МПа) допустима только кратковременно.
🔧 Также в наличии отреставрированный гидроцилиндр этой модели.
➜ Перейти в карточку [Реставрация]
🛡️ Важно: Заводская гарантия 12 месяцев. Поставляется напрямую от производителя. Работаем с НДС и без НДС (для физлиц и юрлиц).
🚚 Доставка по всей России. 📞 Звоните +7 (933) 748-94-24 или пишите на info@gidroalfa.ru — подберем нужный вариант под ваш грузовик!
