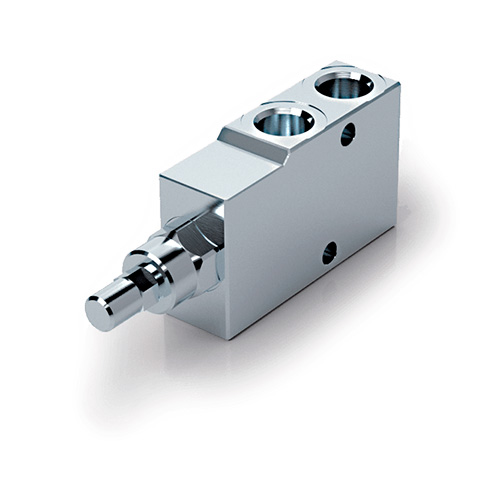

Тормозной односторонний клапан VBCD 1/2″ SE A
-
Назначение
Односторонний тормозной клапан (overcentre) VBCD 1/2″ SE A предназначен для управления движением и блокировки гидроцилиндра в одном направлении.
Модель обеспечивает плавное и контролируемое опускание груза, предотвращая его самопроизвольное падение под собственным весом. Клапан не допускает кавитации гидроцилиндра.
Тип A отличается расположением присоединительных отверстий и пилотным отношением по сравнению со стандартной серией VBCD SE.
Принцип работы
-
В режиме блокировки: клапан удерживает гидроцилиндр в одном направлении, перекрывая поток рабочей жидкости.
-
В режиме управления: при подаче пилотного давления клапан открывается, обеспечивая контролируемое опускание.
-
Стандартная настройка: 320 Бар.
Конструкция и материалы
Элемент Материал / Особенность Корпус Сталь с цинковым покрытием Внутренние детали Закаленная и шлифованная сталь Уплотнения Стандартные кольца NBR (BUNA N) Утечки Минимальные Технические характеристики
Параметр Значение Тип Односторонний, тип A Модель VBCD 1/2″ SE A Артикул V0412 Резьба G 1/2″ Макс. давление 350 Бар Макс. расход 60 л/мин Пилотное отношение 1:4,5 Вес 1,196 кг Подключение
-
V1 и V2 — подключение к насосу / распределителю
-
C1 — свободный поток (к гидроцилиндру)
-
C2 — блокируемый поток (к гидроцилиндру)
Опции по запросу
-
Нестандартная настройка давления
-
Пломбировка (CODICE/P) и подготовка под пломбировку (CODICE/PP)
-
