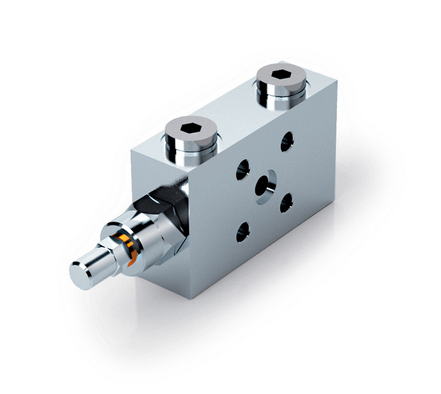

Тормозной односторонний фланцевый клапан VBCD 3/8″ SE FL
-
Назначение
Односторонний фланцевый тормозной клапан (overcentre) VBCD 3/8″ SE FL предназначен для управления движением и блокировки гидроцилиндра в одном направлении.
Модель обеспечивает плавное и контролируемое опускание груза, предотвращая его самопроизвольное падение под собственным весом. Клапан не допускает кавитации гидроцилиндра.
Фланцевое крепление позволяет устанавливать клапан непосредственно на гидроцилиндр, обеспечивая максимальную жесткость и минимум утечек.
Принцип работы
-
В режиме блокировки: клапан удерживает гидроцилиндр в одном направлении, перекрывая поток рабочей жидкости.
-
В режиме управления: при подаче пилотного давления клапан открывается, обеспечивая контролируемое опускание.
-
Стандартная настройка: 320 Бар. Настройка клапана должна быть не менее чем в 1,3 раза выше давления нагрузки, чтобы клапан закрывался даже при максимальной нагрузке.
Конструкция и материалы
Элемент Материал / Особенность Корпус Сталь с цинковым покрытием Внутренние детали Закаленная и шлифованная сталь Уплотнения Стандартные кольца NBR (BUNA N) Утечки Минимальные Технические характеристики
Параметр Значение Тип Односторонний, фланцевый Модель VBCD 3/8″ SE FL Артикул V0400 Резьба G 3/8″ Макс. давление 350 Бар Макс. расход 40 л/мин Пилотное отношение 1:4,5 Вес 1,248 кг Подключение
-
V1 и V2 — подключение к насосу / распределителю (реверсивные)
-
C1 — свободный поток (к гидроцилиндру)
-
C2 — блокируемый поток (к гидроцилиндру через фланец)
Опции по запросу
-
Нестандартная настройка давления
-
Пломбировка (CODICE/P) и подготовка под пломбировку (CODICE/PP)
-
