Тормозной двусторонний клапан VBCD 1" DE/A
Назначение и принцип работы
Двусторонний тормозной клапан (overcentre) VBCD 1″ DE/A предназначен для управления движением и блокировки гидроцилиндра в обоих направлениях. Модель обеспечивает плавное и контролируемое опускание груза, предотвращая его самопроизвольное падение под собственным весом. Клапан не допускает кавитации гидроцилиндра.
В режиме блокировки клапан удерживает гидроцилиндр в двух направлениях, перекрывая поток рабочей жидкости. Это исключает самопроизвольное движение штока даже при отключении насоса или обрыве гидролинии.
В режиме управления при подаче пилотного давления клапан открывается, обеспечивая контролируемое опускание груза.
Стандартная настройка: 320 Бар. Настройка клапана должна быть не менее чем в 1,3 раза выше давления нагрузки, чтобы клапан закрывался даже при максимальной нагрузке.
Конструкция и материалы
-
Корпус: сталь с цинковым покрытием
-
Внутренние детали: закаленная и шлифованная сталь
-
Уплотнения: стандартные кольца NBR (BUNA N)
-
Утечки: минимальные
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Двусторонний, тип A |
| Модель | VBCD 1″ DE A |
| Артикул | V0436 |
| Резьба | G 1″ |
| Макс. давление | 350 Бар |
| Макс. расход | 150 л/мин |
| Пилотное отношение | 1:5,5 |
| Вес | 6,680 кг |
| Стандартная настройка | 320 Бар |

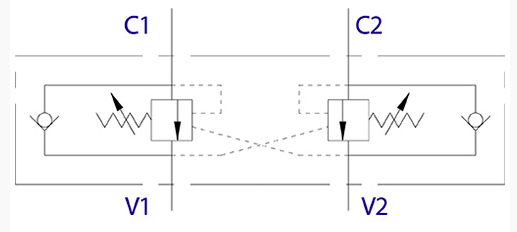

Подключение
-
V1 и V2 — подключение к насосу / распределителю
-
C1 и C2 — подключение к гидроцилиндру
Применение
-
-
-
Грузоподъёмная техника
-
Краны и манипуляторы
-
Сельскохозяйственная техника
-
Строительно-дорожная техника
-
-
