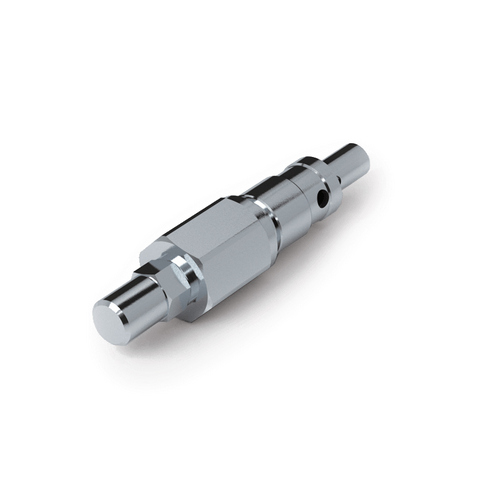

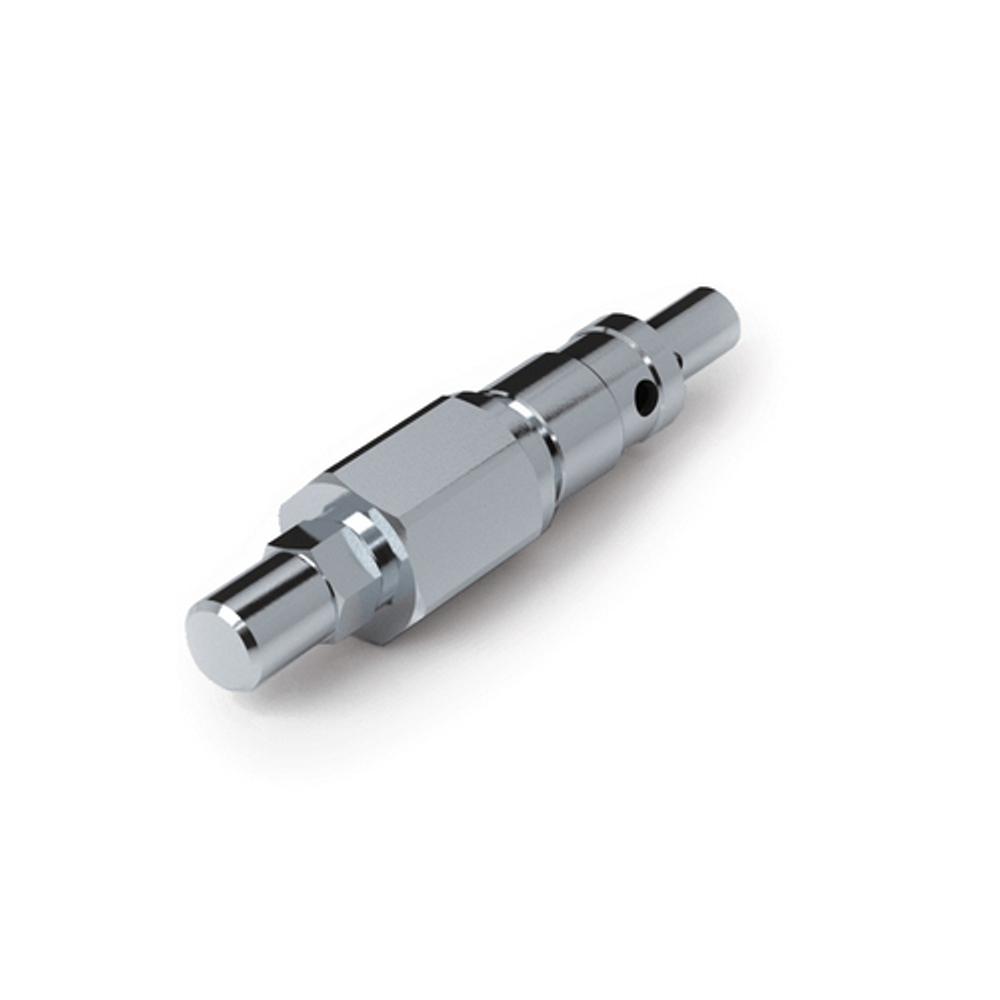

Предохранительный картриджный клапан VMPC 35 (10-120 бар)
Предохранительный клапан картриджный VMPC 35 (10-120 BAR)
Картриджный предохранительный клапан (cartridge relief valve) VMPC 35 с диапазоном настройки 10–120 бар предназначен для ограничения давления в гидравлическом контуре до заданной величины. При достижении этого значения клапан открывается и сбрасывает давление, не давая ему подняться выше настройки.
Модель выполнена в картриджном исполнении — встраивается в специальную полость (cavity) в гидроблоке или манифольде, что позволяет экономить место и упрощает компоновку.
Диапазон настройки: 10–120 бар.
В режиме работы клапан защищает гидросистему от превышения давления: при достижении настроенного значения открывается и сбрасывает рабочую жидкость в бак.
Конструкция и материалы
-
Корпус: сталь с цинковым покрытием
-
Внутренние детали: закаленная и шлифованная сталь
-
Уплотнения: стандартные кольца NBR (BUNA N)
-
Запорный элемент: конусный, с направляющей — минимальные утечки
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Предохранительный клапан, картриджный |
| Модель | VMPC 35 10-120 BAR |
| Артикул | VC0350/120 |
| Диапазон настройки | 10–120 бар |
| Резьба | M20x1,5 |
| Макс. расход | 35 л/мин |
| Вес | 0,155 кг |
Подключение
-
P — подключение к напорной линии
-
T — подключение к сливной линии (бак)
-
Монтаж: встраивается в полость Ø21 H7, резьба M20x1,5
Опции по запросу
-
Ручка регулировки (CODICE/V)
-
Подготовка под пломбировку (CODICE/PP) и пломбировка (CODICE/P)
Применение
-
Встраиваемые гидросистемы
-
Гидроблоки и манифольды
-
Мобильная техника
-
Промышленное оборудование
