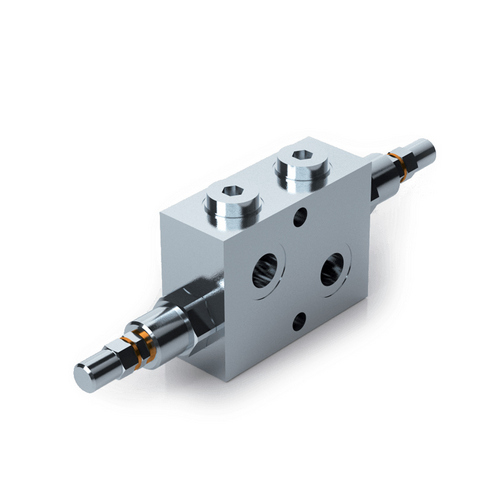

Предохранительный двойной перекрёстный клапан VMPDI 3/8″ (80-300 бар)
Двойной перекрёстный предохранительный клапан (cross line relief valve) VMPDI 3/8″ с диапазоном настройки 80–300 бар состоит из двух предохранительных клапанов с перекрёстным сбросом. Предназначен для ограничения давления в двух линиях гидроцилиндра или гидромотора до заданной величины.
Модель имеет 6 портов (2 входа и 4 реверсивных выхода), что позволяет использовать один клапан для двух цилиндров.
Диапазон настройки: 80–300 бар. Стандартная настройка: 150 бар. Увеличение давления за оборот: 50 бар.
В режиме работы при достижении настроенного давления в одной из линий соответствующий клапан открывается и сбрасывает рабочую жидкость в противоположную линию.
Конструкция и материалы
-
Корпус: сталь с цинковым покрытием
-
Внутренние детали: закаленная и шлифованная сталь
-
Уплотнения: стандартные кольца NBR (BUNA N)
-
Запорный элемент: конусный, с направляющей — минимальные утечки
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Предохранительный, двойной перекрёстный |
| Модель | VMPDI 3/8″ |
| Артикул | V0737 |
| Диапазон настройки | 80–300 бар |
| Стандартная настройка | 150 бар |
| Резьба | G 3/8″ |
| Количество портов | 6 (2 входа, 4 выхода) |
| Вес | 1,520 кг |
Подключение
-
V1 и V2 — подключение к напорной линии или к цилиндру/мотору (реверсивные)
-
Монтаж рекомендуется рядом с потребителем
Опции по запросу
-
Нестандартная настройка давления (CODICE/T000)
Применение
-
Защита от гидроударов
-
Управление двумя цилиндрами одним клапаном
-
Мобильная техника
-
Грузоподъёмная техника
