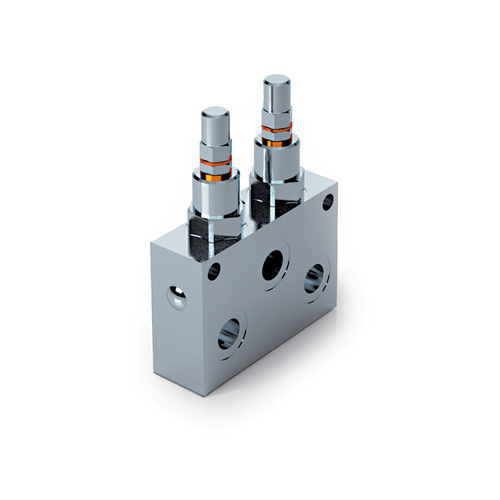

Предохранительный двойной клапан VMPD 3/8" (50-250 бар)
Двойной предохранительный клапан (double relief valve) VMPD 3/8″ с диапазоном настройки 50–250 бар состоит из двух предохранительных клапанов и предназначен для защиты от перегрузки двух гидравлических линий с одним общим сливом. Позволяет независимо настраивать давление для каждой линии.
Диапазон настройки: 50–250 бар. Стандартная настройка: 130 бар. Увеличение давления за оборот: 45 бар.
В режиме работы клапан защищает две линии гидросистемы от превышения давления: при достижении настроенного значения каждая секция открывается и сбрасывает рабочую жидкость в общий бак.
Конструкция и материалы
-
Корпус: сталь с цинковым покрытием
-
Внутренние детали: закаленная и шлифованная сталь
-
Уплотнения: стандартные кольца NBR (BUNA N)
-
Запорный элемент: конусный, с направляющей — минимальные утечки
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Предохранительный клапан, двойной |
| Модель | VMPD 3/8″ |
| Диапазон настройки | 50–250 бар |
| Стандартная настройка | 130 бар |
| Резьба | G 3/8″ |
| Макс. давление | 350 Бар |
| Макс. расход | 40 л/мин |
| Вес | 1,508 кг |
Подключение
-
P и P1 — подключение к напорным линиям
-
T — подключение к сливной линии (бак)
Опции по запросу
-
Нестандартная настройка давления (CODICE/T000)
-
Ручка регулировки (CODICE/V)
-
Подготовка под пломбировку (CODICE/PP) и пломбировка (CODICE/P)
Применение
-
Защита двух линий гидросистемы
-
Гидростанции
-
Мобильная техника
-
Промышленное оборудование
