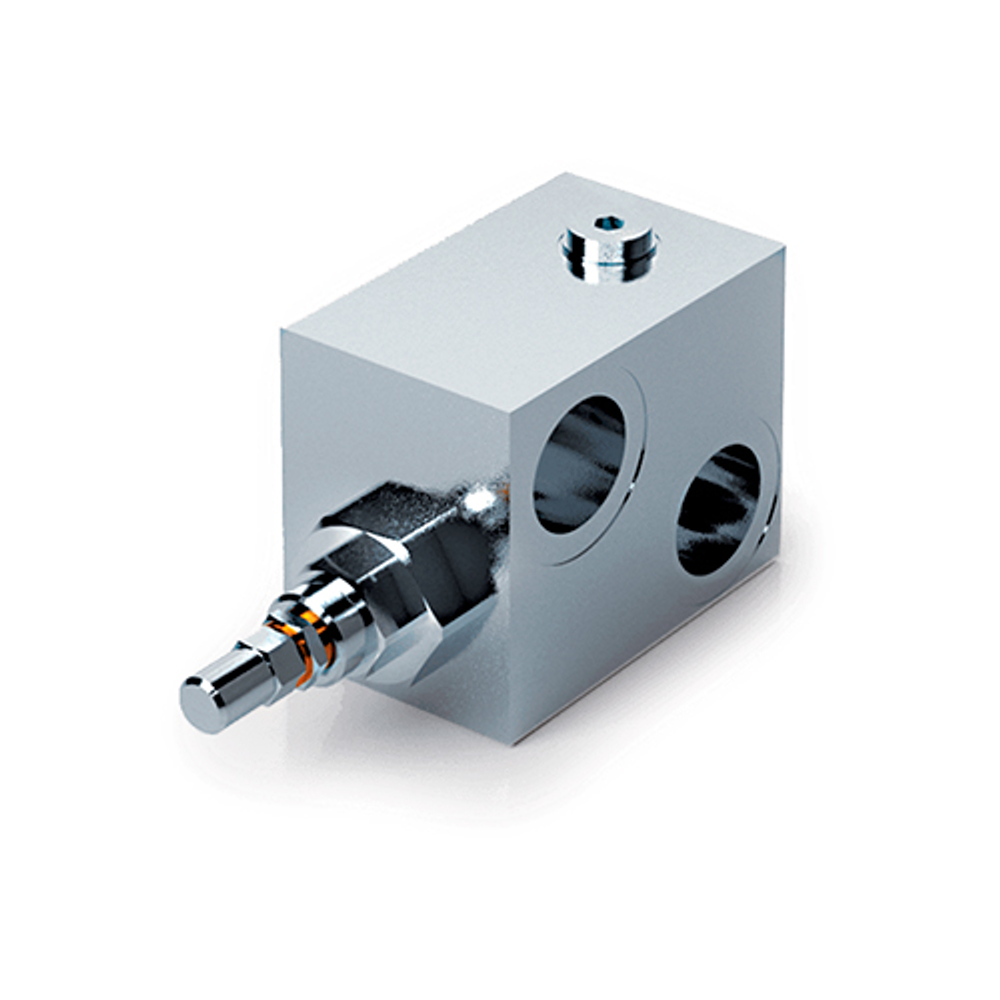

Предохранительный дифференциальный клапан VMPP 1" (20-200 бар)
Предохранительный клапан дифференциальный VMPP 1″ (20-200 BAR)
Дифференциальный предохранительный клапан (differential area relief valve) VMPP 1″ с диапазоном настройки 20–200 бар предназначен для ограничения давления в гидравлическом контуре до заданной величины. При достижении этого значения клапан открывается и сбрасывает давление, не давая ему подняться выше настройки.
Отличительная особенность модели — дифференциальное исполнение: клапан открывается чуть медленнее стандартного, но обеспечивает более стабильную настройку при изменении расхода.
Версия 1″ поставляется с двойным выходом T (один выход можно заглушить в зависимости от нужд монтажа).
Диапазон настройки: 20–200 бар. Стандартная настройка: 160 бар. Увеличение давления за оборот: 40 бар.
В режиме работы клапан защищает гидросистему от превышения давления: при достижении настроенного значения открывается и сбрасывает рабочую жидкость в бак.
Конструкция и материалы
-
Корпус: сталь с цинковым покрытием
-
Внутренние детали: закаленная и шлифованная сталь
-
Уплотнения: стандартные кольца NBR (BUNA N)
-
Запорный элемент: конусный, с направляющей — минимальные утечки
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Предохранительный клапан, дифференциальный |
| Модель | VMPP 1″ |
| Диапазон настройки | 20–200 бар |
| Стандартная настройка | 160 бар |
| Резьба | G 1″ |
| Макс. давление | 350 Бар |
| Макс. расход | 160 л/мин |
| Вес | 2,870 кг |

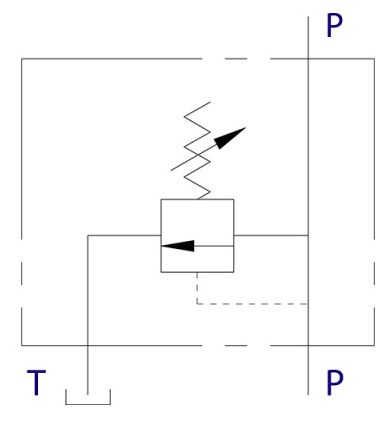

Подключение
-
P — подключение к напорной линии
-
T — подключение к сливной линии (бак), двойной выход
Опции по запросу
-
Нестандартная настройка давления (CODICE/T000)
-
Ручка регулировки (CODICE/V)
-
Подготовка под пломбировку (CODICE/PP) и пломбировка (CODICE/P)
Применение
-
Системы с переменным расходом
-
Защита гидросистем от превышения давления
-
Гидростанции
-
Мобильная техника
