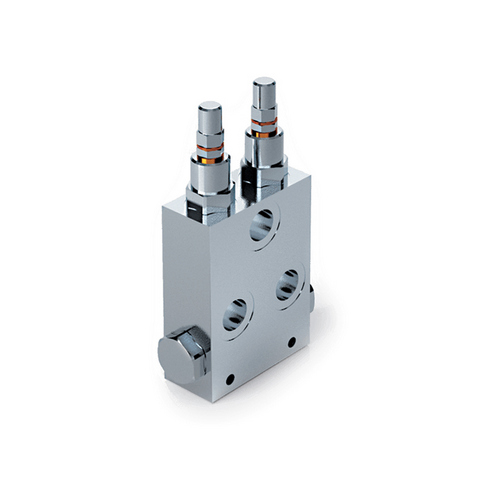

Предохранительный антиударный клапан VAUAC 3/4" 50-400 бар)
Антиударный клапан с антикавитацией (dual cross line relief valve with anti-cavitation) VAUAC 3/4″ с диапазоном настройки 50–400 бар предназначен для ограничения давления в обеих линиях гидромотора до заданной величины.
При достижении настроенного давления клапан открывается и сбрасывает рабочую жидкость в линию T. Наличие обратных клапанов предотвращает возникновение кавитации, когда вращающийся по инерции груз становится ведущим на выходе.
Рекомендуется устанавливать обратные клапаны на выходе в бак (T) с минимальным давлением открытия 3 бар.
Диапазон настройки: 50–400 бар. Стандартная настройка: 180 бар. Увеличение давления за оборот: 80 бар.
Конструкция и материалы
-
Корпус: алюминий
-
Внутренние детали: закаленная и шлифованная сталь
-
Уплотнения: стандартные кольца NBR (BUNA N)
-
Запорный элемент: конусный, с направляющей — минимальные утечки
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Антиударный, с антикавитацией |
| Модель | VAUAC 3/4″ |
| Диапазон настройки | 50–400 бар |
| Стандартная настройка | 180 бар |
| Резьба | G 3/4″ |
| Макс. давление | 300 Бар |
| Макс. расход | 110 л/мин |
| Вес | 2,534 кг |
Подключение
-
M1 и M2 — подключение к гидромотору
-
P1 и P2 — подключение к напорной линии
-
T — подключение к сливу (бак)
-
Монтаж рекомендуется рядом с потребителем
Опции по запросу
-
Нестандартная настройка давления (CODICE/T000)
Применение
-
Защита гидромоторов от гидроударов и кавитации
-
Мобильная техника
-
Грузоподъёмная техника
-
Строительно-дорожная техника
