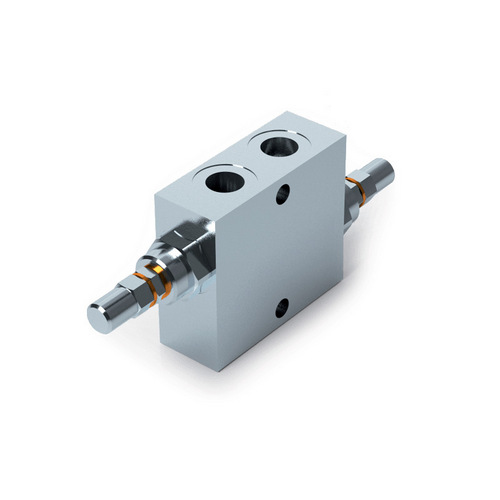

Предохранительный антиударный клапан VAU 3/4" (80-300 бар)
Антиударный клапан (cross line relief valve) VAU 3/4″ с диапазоном настройки 80–300 бар состоит из двух предохранительных клапанов с перекрёстным сбросом. Предназначен для ограничения давления в обеих линиях гидроцилиндра или гидромотора до заданной величины.
Модель идеально подходит как защита от пиков давления (гидроударов), так и для регулирования давления в двух линиях гидросистемы на разных уровнях.
Диапазон настройки: 80–300 бар. Стандартная настройка: 150 бар. Увеличение давления за оборот: 50 бар.
В режиме работы при достижении настроенного давления в одной из линий соответствующий клапан открывается и сбрасывает рабочую жидкость в противоположную линию.
Конструкция и материалы
-
Корпус: сталь с цинковым покрытием
-
Внутренние детали: закаленная и шлифованная сталь
-
Уплотнения: стандартные кольца NBR (BUNA N)
-
Запорный элемент: конусный, с направляющей — минимальные утечки
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Антиударный, двухлинейный |
| Модель | VAU 3/4″ |
| Диапазон настройки | 80–300 бар |
| Стандартная настройка | 150 бар |
| Резьба | G 3/4″ |
| Макс. давление | 350 Бар |
| Макс. расход | 110 л/мин |
| Вес | 1,680 кг |
Подключение
-
V1 и V2 — подключение к напорной линии или к цилиндру/мотору (реверсивные)
-
Монтаж рекомендуется рядом с потребителем для минимизации потерь давления
Опции по запросу
-
Нестандартная настройка давления (CODICE/T000)
Применение
-
Защита от гидроударов
-
Гидроцилиндры и гидромоторы
-
Мобильная техника
-
Грузоподъёмная техника
