Шаровая опора гидроцилиндра ЗИЛ 5-и и 4-х штокового (ПЛ ЗИЛ 340)

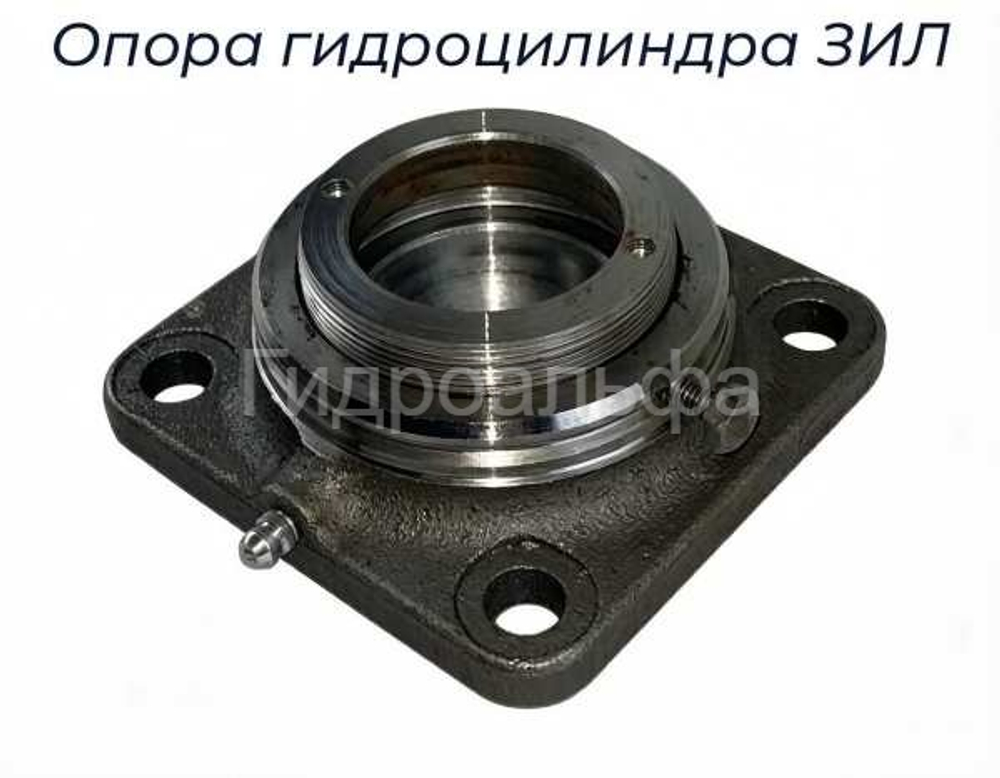

Шаровая опора (площадка разборного типа) для установки на самосвалы ЗИЛ с гидроцилиндром, имеющим подключение РВД в цапфу или корпус. Представляет собой цельнометаллическую деталь (литье или поковка) с внутренней гайкой и наружной резьбой. Укомплектована масленкой, болтом (гужон) или стопорным кольцом для фиксации.
Применяемость (совместимость):
- ЗИЛ 5-и штоковый (стандартный)
- ЗИЛ 5-и штоковый с цапфами
- ЗИЛ 4-х штоковый 340 Усиленный

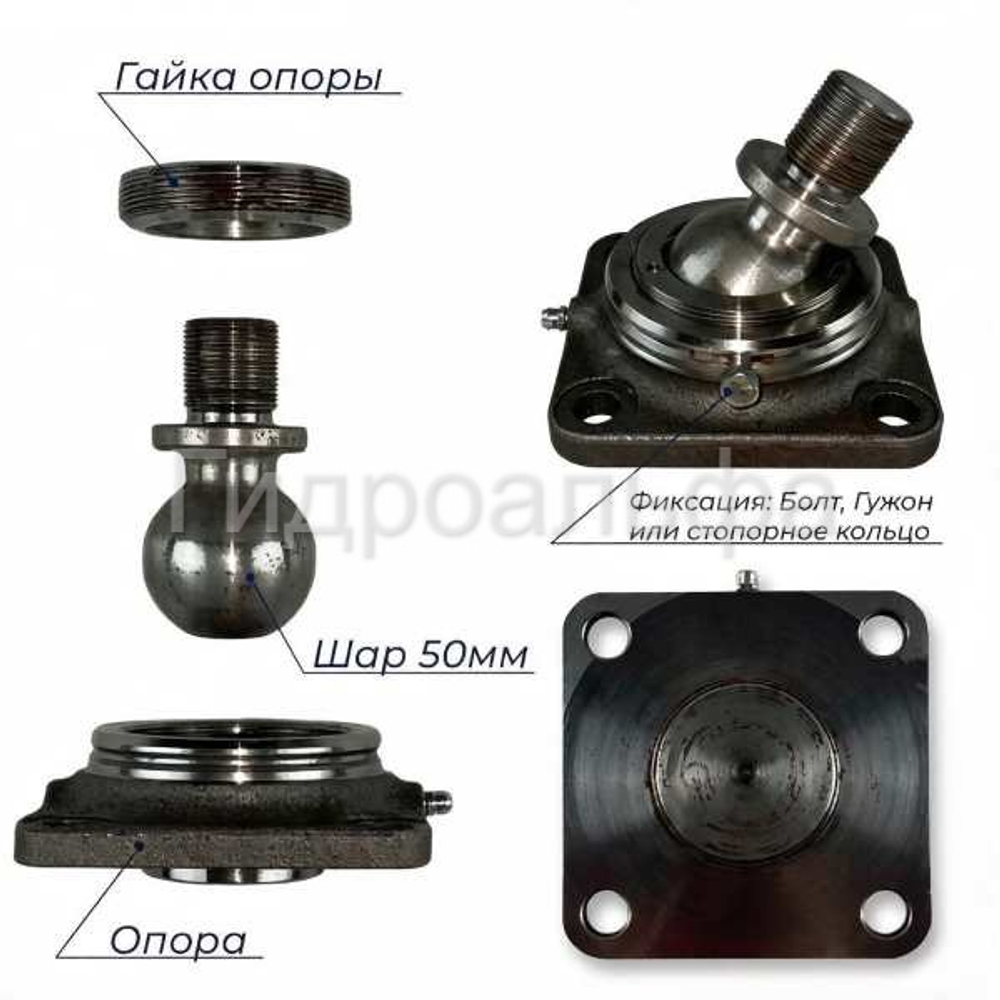

Способ установки опоры (пошагово):
- Разбирается площадка: внутренняя шайба выкручивается с опоры.
- Шар 50 мм выкручивается с цилиндра и продевается через гайку.
- Гайка с шаром вкручивается в площадку, выставляется необходимый люфт шаровой опоры, и шайба фиксируется гужоном (болтом).
- Опора в сборе с шаром вкручивается в гидроцилиндр ЗИЛ.
Размеры опоры (для сверки):
| Параметр | Значение |
|---|---|
| Длина / Ширина, мм | 106 x 106 ±1 |
| Отверстия под болты (4 шт.), мм | 12,5 |
| Диаметр пяты, мм | 50 |
| Высота пяты, мм | 13 |
| Вес, кг | 1,4 |
⚠️ Рекомендация от специалистов «Гидроальфа»: При установке настоятельно рекомендуем наложить обильный слой смазывающего материала на шар при сборке опоры, а также использовать резьбовой герметик на соединении шара с гидроцилиндром для предотвращения самооткручивания.
