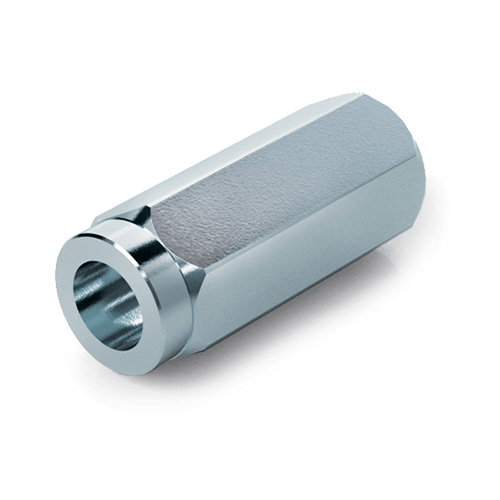

Обратный клапан VU 1″
Обратный клапан (check valve) VU 1″ предназначен для свободного пропускания потока в одном направлении и блокировки в обратном. Используется для удержания давления в гидравлической системе.
В режиме работы поток свободно проходит от V к C и блокируется в обратном направлении. Клапан не допускает утечек.
Стандартное давление открытия: 0,4/0,7 бар.
Конструкция и материалы
-
Корпус: сталь с цинковым покрытием
-
Внутренние детали: закаленная и шлифованная сталь
-
Запорный элемент: конусный, с направляющей — нулевые утечки
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Обратный клапан |
| Модель | VU 1″ |
| Артикул | V0630 |
| Резьба | G 1″ |
| Макс. давление | 350 Бар |
| Макс. расход | 160 л/мин |
| Давление открытия | 0,4/0,7 бар |
| Вес | 0,676 кг |
Подключение
-
V — подключение к напорной линии
-
C — подключение к потребителю
Опции по запросу
-
Пружина 1 бар (VOS630/1)
-
Пружина 3 бар (VOS630/3)
-
Пружина 5 бар (VOS630/5)
-
Пружина 8 бар (VOS630/8)
-
Резьба NPT (VN...)
-
Корпус из нержавеющей стали (VX...)
Применение
-
Удержание давления в гидросистемах
-
Защита от обратного потока
-
Мобильная техника
-
Промышленное оборудование
