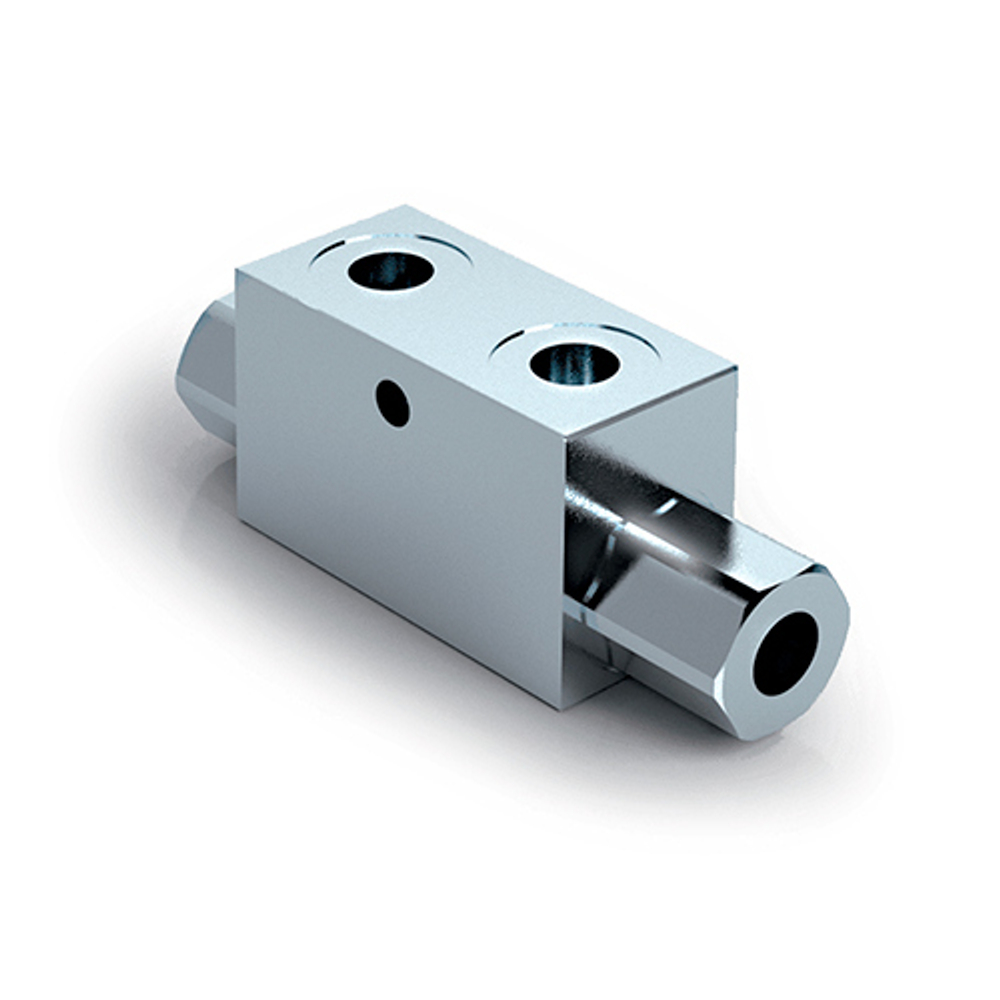

Гидрозамок односторонний стандартный VBPSE 1/2″ L 4 VIE
Назначение
Односторонний гидрозамок VBPSE 1/2″ L 4 VIE предназначен для надежной блокировки гидроцилиндра в одном направлении при отсутствии управляющего сигнала.
Модель блокирует поток рабочей жидкости в одном направлении (со стороны C2), при этом поток в противоположном направлении (C1) остается свободным.
Принцип работы
-
В режиме блокировки: гидрозамок удерживает гидроцилиндр в одном направлении, перекрывая поток рабочей жидкости. Это исключает самопроизвольное движение штока под нагрузкой даже при отключении насоса или обрыве гидролинии.
-
В режиме управления: при подаче пилотного давления гидрозамок открывает заблокированный канал, и поток свободно направляется в нужную полость цилиндра.
-
Свободный поток: в противоположном направлении (C1) поток всегда свободен — гидрозамок не препятствует движению жидкости.
Конструкция и материалы
| Элемент | Материал / Особенность |
|---|---|
| Корпус | Сталь с цинковым покрытием (устойчивость к коррозии) |
| Внутренние детали | Закаленная и шлифованная сталь |
| Уплотнения | Стандартные кольца NBR (BUNA N) |
| Запорный элемент | Конусный, с направляющей — обеспечивает минимальные внутренние утечки |
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Односторонний, стандартный (трубный монтаж) |
| Модель | VBPSE 1/2″ L 4 VIE |
| Резьба | G 1/2″ |
| Макс. давление | 350 Бар |
| Макс. расход | 50 л/мин |
| Вес | 0,994 кг |

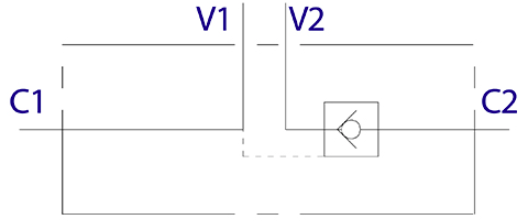

Подключение
-
V1 и V2 — подключение к насосу / распределителю
-
C1 — свободный поток (к гидроцилиндру)
-
C2 — блокируемый поток (к гидроцилиндру)
Опции по запросу
-
Без уплотнительного кольца на пилотном поршне
-
Пружина с давлением открытия 1 Бар
-
Пружина с давлением открытия 8 Бар
