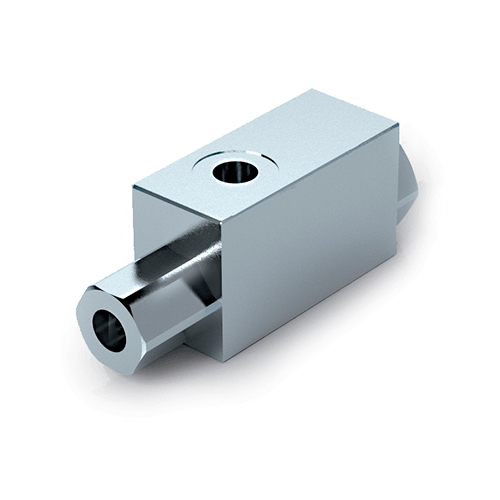

Гидрозамок односторонний VBL/3 SE 3/8″
Назначение
Односторонний гидрозамок VBL/3 SE 3/8″ предназначен для блокировки гидроцилиндра в одном направлении при отсутствии управляющего сигнала.
Модель отличается высоким пилотным отношением (1:8) и замедленным закрытием — это делает её идеальной для систем с тяжелыми нагрузками, где важно избежать вибраций и рывков.
Принцип работы
-
В режиме блокировки: гидрозамок удерживает гидроцилиндр в одном направлении, перекрывая поток рабочей жидкости.
-
В режиме управления: при подаче пилотного давления гидрозамок открывает заблокированный канал.
-
Высокое пилотное отношение: позволяет открывать клапан при меньшем давлении управления.
-
Замедленное закрытие: предотвращает вибрации и неустойчивость при тяжелых нагрузках.
Конструкция и материалы
| Элемент | Материал / Особенность |
|---|---|
| Корпус | Сталь с цинковым покрытием |
| Внутренние детали | Закаленная и шлифованная сталь |
| Уплотнения | Стандартные кольца NBR (BUNA N) |
| Запорный элемент | Конусный, с направляющей — минимальные утечки |
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Односторонний, высокое пилотное отношение |
| Модель | VBL/3 SE 3/8″ |
| Артикул | V0275 |
| Резьба | G 3/8″ |
| Макс. давление | 350 Бар |
| Макс. расход | 40 л/мин |
| Пилотное отношение | 1:8 |
| Давление открытия | 8 Бар |
| Вес | 1,064 кг |
Подключение
-
V — подключение к насосу / распределителю
-
C — подключение к гидроцилиндру (блокируемый поток)
-
PIL — подключение к линии пилотного давления
Опции по запросу
-
Пружина 1 Бар (только для V0275)
-
Пружина 11 Бар (только для V0275)
