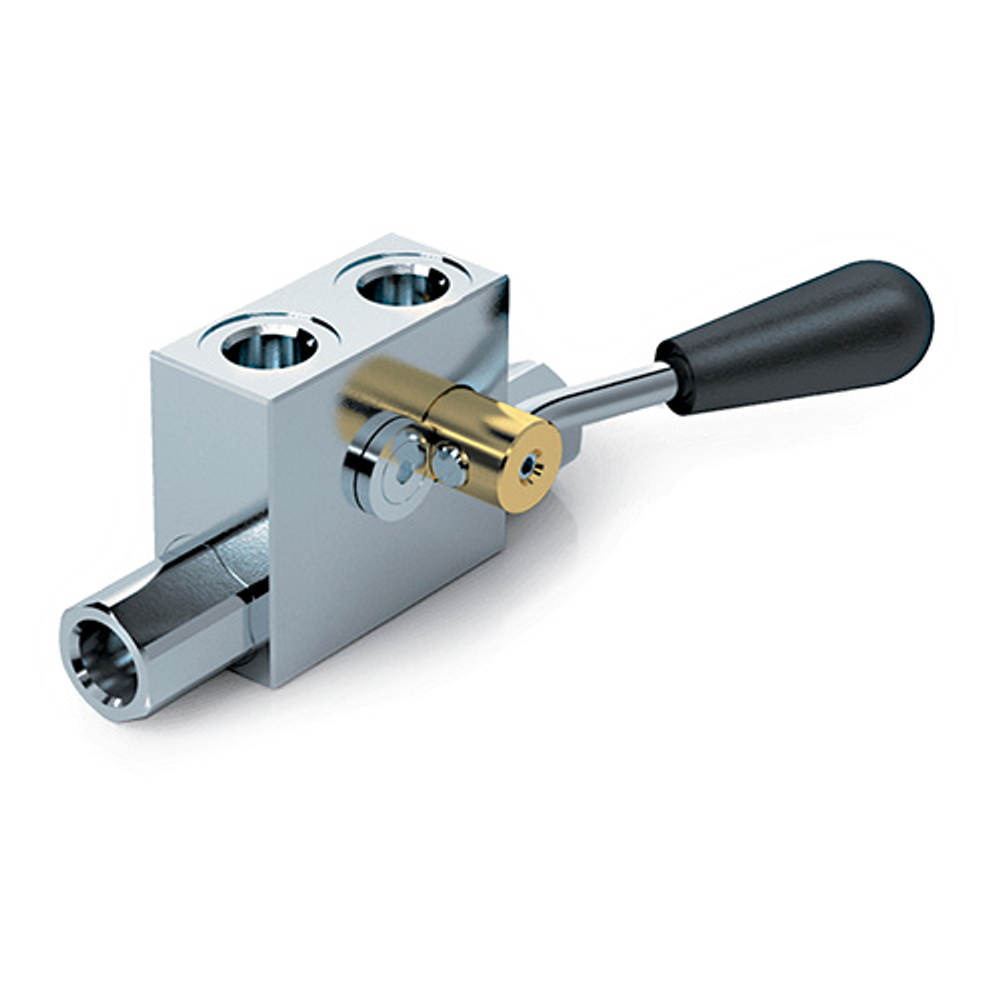

Гидрозамок односторонний с ручным краном VBPSE 3/8″ L C/RUB
Назначение
Односторонний гидрозамок с ручным краном VBPSE 3/8″ L C/RUB. предназначен для надежной блокировки гидроцилиндра в одном направлении при отсутствии управляющего сигнала.
Встроенный ручной кран позволяет принудительно отключить блокировку. Модель особенно рекомендуется для цилиндров стабилизаторов: закрытие крана после опоры стабилизаторов исключает риск ошибочного движения.
Принцип работы
-
В режиме блокировки: гидрозамок удерживает гидроцилиндр в одном направлении (C2), перекрывая поток рабочей жидкости.
-
В режиме управления: при подаче пилотного давления гидрозамок открывает канал C2, и поток свободно направляется в цилиндр.
-
Свободный поток: в направлении C1 поток всегда свободен.
-
Ручной кран: закрытие крана полностью исключает риск движения даже при случайной подаче давления.
Конструкция и материалы
| Элемент | Материал / Особенность |
|---|---|
| Корпус | Сталь с цинковым покрытием |
| Внутренние детали | Закаленная и шлифованная сталь |
| Уплотнения | Стандартные кольца NBR (BUNA N) |
| Запорный элемент | Конусный, с направляющей — минимальные утечки |
| Рычаг | Реверсивный (правое/левое исполнение — указывается при заказе) |
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Односторонний, с ручным краном |
| Модель | VBPSE 3/8″ L C/RUB. |
| Резьба | G 3/8″ |
| Макс. давление | 350 Бар |
| Макс. расход | 30 л/мин |
| Пилотное отношение | 1:5,5 |
| Давление открытия | 3 Бар |
| Вес | 0,964 кг |

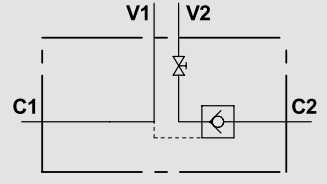

Подключение
-
V1 и V2 — подключение к насосу / распределителю
-
C1 — свободный поток (к гидроцилиндру)
-
C2 — блокируемый поток (к гидроцилиндру)
Опции по запросу
-
Без уплотнительного кольца на пилотном поршне
-
Правое исполнение рычага (указывается при заказе)
