Описание

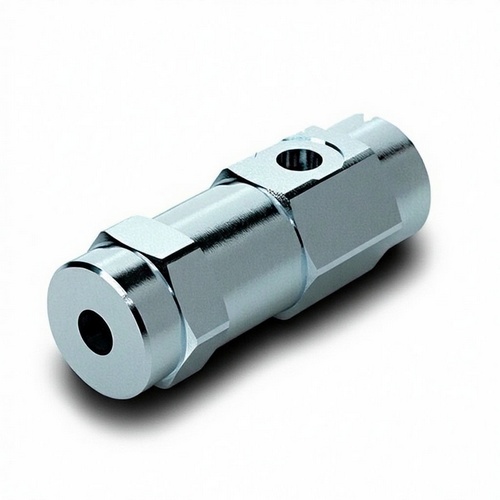

Гидрозамок односторонний 3-ходовой VBPSL 3/4″
Назначение
Односторонний 3-ходовой гидрозамок VBPSL 3/4″ предназначен для блокировки гидроцилиндра в одном направлении при отсутствии управляющего сигнала.
Модель выполнена в линейном (врезном) исполнении — монтируется непосредственно в трубопровод.
Принцип работы
-
В режиме блокировки: гидрозамок удерживает гидроцилиндр в одном направлении, перекрывая поток рабочей жидкости.
-
В режиме управления: при подаче пилотного давления гидрозамок открывает заблокированный канал.
-
Свободный поток: в противоположном направлении поток всегда свободен.
Конструкция и материалы
| Элемент | Материал / Особенность |
|---|---|
| Корпус | Сталь с цинковым покрытием |
| Внутренние детали | Закаленная и шлифованная сталь |
| Уплотнения | Стандартные кольца NBR (BUNA N) |
| Запорный элемент | Конусный, с направляющей — минимальные утечки |
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Односторонний, 3-ходовой, в линию |
| Модель | VBPSL 3/4″ |
| Артикул | V0204 |
| Резьба | G 3/4″ |
| Макс. давление | 250 Бар |
| Макс. расход | 80 л/мин |
| Пилотное отношение | 1:4,4 |
| Давление открытия | 0,5 Бар |
Подключение
-
V — подключение к насосу / распределителю
-
C — подключение к гидроцилиндру (блокируемый поток)
-
PIL — подключение к линии пилотного давления
Опции по запросу
-
Пружина 8 Бар
Характеристики
Тип
в линию
Резьба
3/4
Q макс., л/мин
80
P макс., бар
250
Производство
Италия
Бренд
Oleodinamica Marchesini
