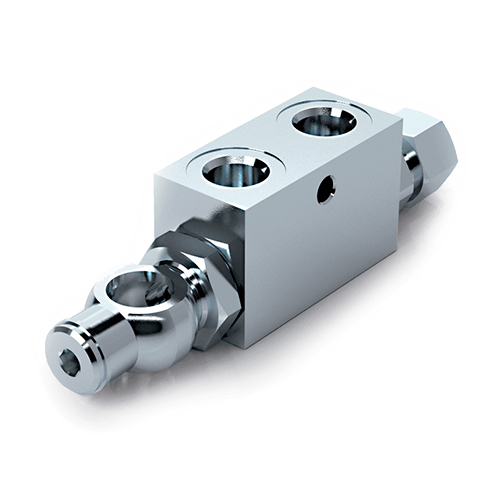

Гидрозамок двусторонний VBPDE 3/8″ L SC
-
Назначение
Двусторонний гидрозамок VBPDE 3/8″ L SC предназначен для надежной блокировки гидроцилиндра в обоих направлениях при отсутствии управляющего сигнала.
Модель специально разработана для цилиндров с очень коротким межосевым расстоянием. Картридж обратного клапана одновременно выполняет функцию ориентируемого банджо — после ослабления гайки его можно повернуть на 90°, что упрощает монтаж в стесненных условиях.
Принцип работы
-
В режиме блокировки: гидрозамок удерживает гидроцилиндр в двух направлениях — как при подъеме, так и при опускании. Поток рабочей жидкости перекрыт в обоих направлениях.
-
В режиме управления: при подаче пилотного давления гидрозамок открывает основные каналы.
-
Ориентируемый банджо: позволяет повернуть присоединение на 90° для удобства монтажа.
Конструкция и материалы
Элемент Материал / Особенность Корпус Сталь с цинковым покрытием Внутренние детали Закаленная и шлифованная сталь Уплотнения Стандартные кольца NBR (BUNA N) Запорный элемент Конусный, с направляющей — минимальные утечки Банджо Ориентируемое, поворот на 90° Технические характеристики
Параметр Значение Тип Двусторонний, SC Модель VBPDE 3/8″ L SC Артикул V0112 Резьба G 3/8″ 12L Макс. давление 350 Бар Макс. расход 30 л/мин Пилотное отношение 1:5,5 Давление открытия 4 Бар Вес 0,658 кг Подключение
-
V1 и V2 — подключение к насосу / распределителю
-
C1 — подключение к цилиндру через полый винт 3/8″
-
C2 — подключение к цилиндру через банджо
Опции по запросу
-
V1 и V2 от 1/4″
-
Без уплотнительного кольца на пилотном поршне
-
