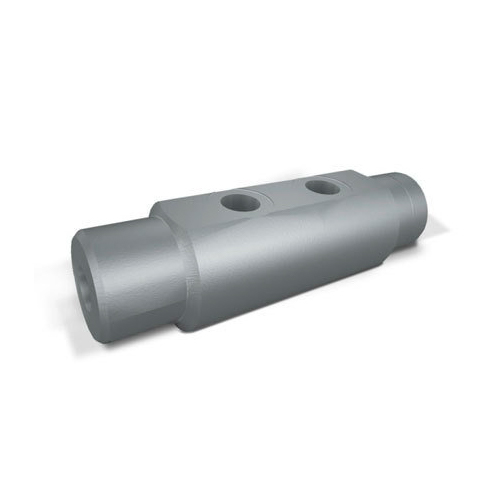

Гидрозамок двусторонний цилиндрический VBPDE 3/8″ CILINDRICA
Назначение
Двусторонний гидрозамок цилиндрической формы VBPDE 3/8″ CILINDRICA предназначен для надежной блокировки гидроцилиндра в обоих направлениях при отсутствии управляющего сигнала.
Главная особенность модели — цилиндрический корпус вместо стандартного параллелепипеда. Это позволяет устанавливать гидрозамок в местах со стесненными габаритами и нестандартной геометрией посадочного места.
Принцип работы
-
В режиме блокировки: гидрозамок удерживает гидроцилиндр в двух направлениях линейного движения — как при подъеме, так и при опускании. Поток рабочей жидкости перекрыт в обоих направлениях, что исключает самопроизвольное движение штока даже при отключении насоса или обрыве гидролинии.
-
В режиме управления: при подаче пилотного давления гидрозамок открывает основные каналы, и поток свободно направляется в нужную полость цилиндра.
Конструкция и материалы
| Элемент | Материал / Особенность |
|---|---|
| Корпус | Сталь с цинковым покрытием, цилиндрическая форма |
| Внутренние детали | Закаленная и шлифованная сталь |
| Уплотнения | Стандартные кольца NBR (BUNA N) |
| Запорный элемент | Конусный, с направляющей — минимальные утечки |
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Двусторонний, цилиндрический |
| Модель | VBPDE 3/8″ CILINDRICA |
| Резьба | G 3/8″ |
| Макс. давление | 350 Бар |
| Макс. расход | 45 л/мин |
| Пилотное отношение | 1:5 |
| Давление открытия | 3 Бар |
| Вес | 1,634 кг |
Подключение
-
V1 и V2 — подключение к насосу / распределителю
-
C1 и C2 — подключение к гидроцилиндру
