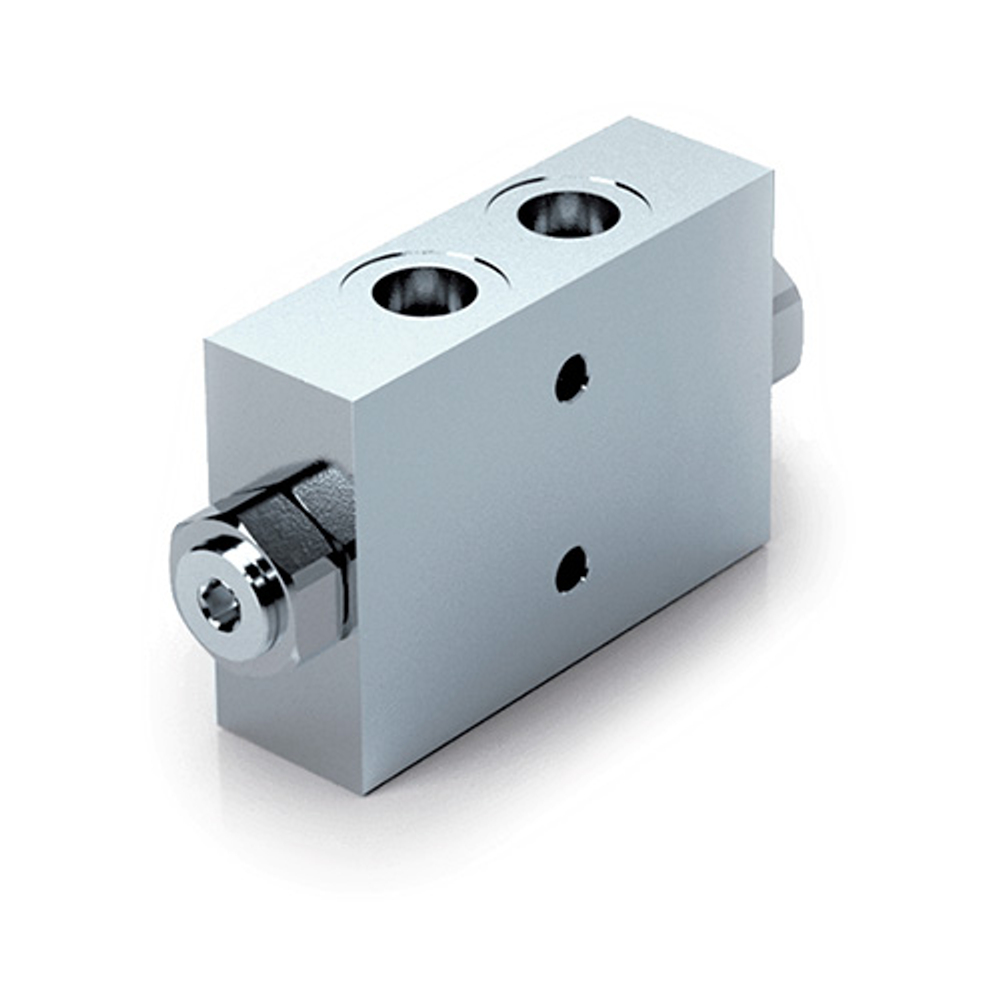

Гидрозамок двусторонний тип A VBPDE 3/8″ A
-
Назначение
Двусторонний гидрозамок типа A VBPDE 3/8″ A предназначен для надежной блокировки гидроцилиндра в обоих направлениях при отсутствии управляющего сигнала.
Модель отличается расположением присоединительных отверстий — каналы V1/V2 и C1/C2 находятся в другой плоскости по сравнению со стандартной серией VBPDE. Это позволяет монтировать гидрозамок в системах с нестандартной разводкой гидролиний.
Принцип работы
-
В режиме блокировки: гидрозамок удерживает гидроцилиндр в двух направлениях — как при подъеме, так и при опускании. Поток рабочей жидкости перекрыт в обоих направлениях.
-
В режиме управления: при подаче пилотного давления гидрозамок открывает основные каналы, и поток свободно направляется в нужную полость цилиндра.
Конструкция и материалы
Элемент Материал / Особенность Корпус Сталь с цинковым покрытием Внутренние детали Закаленная и шлифованная сталь Уплотнения Стандартные кольца NBR (BUNA N) Запорный элемент Конусный, с направляющей — минимальные утечки Технические характеристики
Параметр Значение Тип Двусторонний, тип A Модель VBPDE 3/8″ A Артикул V0180 Резьба G 3/8″ Макс. давление 350 Бар Макс. расход 30 л/мин Пилотное отношение 1:5,5 Давление открытия 4,5 Бар Вес 0,994 кг Подключение
-
V1 и V2 — подключение к насосу / распределителю
-
C1 и C2 — подключение к гидроцилиндру
Опции по запросу
-
Без уплотнительного кольца на пилотном поршне
-
Пружина с давлением открытия 1 Бар
-
Пружина с давлением открытия 8 Бар
-
