Гидрозамок двусторонний компактный VBPDE 1/4"L CMP/FLV с банджо-болтом, Италия

Гидрозамок двусторонний компактный VBPDE 1/4″ L CMP/FLV

Назначение

Компактный двусторонний гидрозамок предназначен для надежной блокировки гидроцилиндра в любом положении при отсутствии управляющего сигнала.

Модель специально разработана для установки на гидроцилиндры с очень коротким межосевым расстоянием, где монтаж стандартных гидрозамков затруднен или невозможен.

Установка и крепление

Гидрозамок крепится непосредственно на гидроцилиндр с помощью полых винтов (банджо-болтов), которые входят в комплект поставки.

Такой способ монтажа дает два преимущества:

1. Исключаются лишние гибкие соединения — меньше потенциальных мест утечек.

2. Сборка выглядит более компактной и эргономичной — нет торчащих трубок и фитингов.

Принцип работы

• В режиме блокировки: гидрозамок удерживает гидроцилиндр в двух направлениях линейного движения — как при подъеме, так и при опускании. Поток рабочей жидкости перекрыт в обоих направлениях, что исключает самопроизвольное движение штока даже при отключении насоса или обрыве гидролинии.

• В режиме управления: при подаче пилотного давления гидрозамок открывает основные каналы, и поток свободно направляется в нужную полость цилиндра, обеспечивая его плавное линейное движение.

Конструкция и материалы

Технические характеристики

Подключение

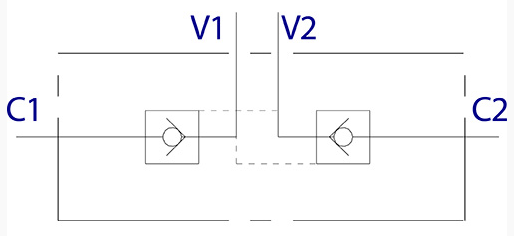

• V1 и V2 — подключение к насосу / распределителю

• C1 и C2 — подключение к гидроцилиндру (через банджо-болты)

Комплектация

В комплект поставки входят:

• Гидрозамок

• Полые винты (банджо-болты) для крепления на цилиндр

• Уплотнительные кольца (bonded washers)
