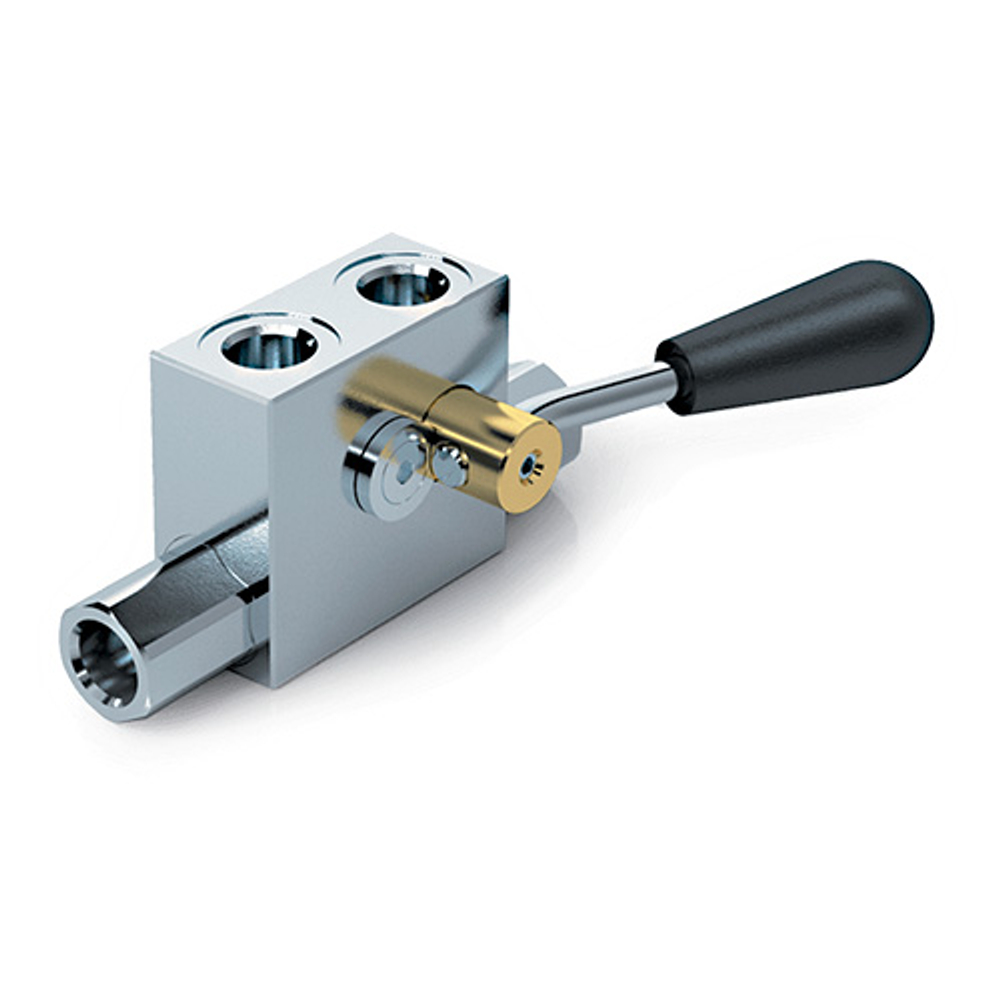

Гидрозамок двусторонний с ручным краном VBPDE 3/8"L C/RUBINETTO SX (левый)
Назначение
Двусторонний гидрозамок с ручным краном VBPDE 3/8″ L CR/RUB. предназначен для надежной блокировки гидроцилиндра в обоих направлениях при отсутствии управляющего сигнала.
Встроенный ручной запорный кран позволяет принудительно отключить блокировку — например, для аварийного опускания груза или для обслуживания.
Модель особенно рекомендуется для стабилизаторов и опор: закрытие крана после позиционирования исключает риск ошибочного движения даже при случайной подаче давления.
Принцип работы
-
В режиме блокировки: гидрозамок удерживает гидроцилиндр в двух направлениях линейного движения — как при подъеме, так и при опускании. Поток рабочей жидкости перекрыт в обоих направлениях.
-
В режиме управления: при подаче пилотного давления гидрозамок открывает основные каналы, и поток свободно направляется в нужную полость цилиндра.
-
Ручной кран: закрытие крана полностью исключает риск движения даже при случайной подаче давления. Рычаг реверсивный (правое/левое исполнение — указывается при заказе).
Конструкция и материалы
| Элемент | Материал / Особенность |
|---|---|
| Корпус | Сталь с цинковым покрытием (устойчивость к коррозии) |
| Внутренние детали | Закаленная и шлифованная сталь |
| Уплотнения | Стандартные кольца NBR (BUNA N) |
| Запорный элемент | Конусный, с направляющей — минимальные внутренние утечки |
| Рычаг | Реверсивный (правое/левое исполнение) |
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Двусторонний, с ручным краном |
| Модель | VBPDE 3/8″ L CR/RUB. |
| Артикул | V0074/SX |
| Резьба | G 3/8″ |
| Макс. давление | 350 Бар |
| Макс. расход | 30 л/мин |
| Пилотное отношение | 1:5 |
| Давление открытия | 3 Бар |
| Вес | 0,964 кг |

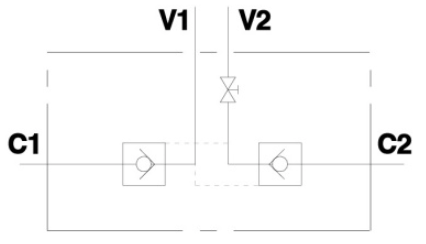

Подключение
-
V1 и V2 — подключение к насосу / распределителю
-
C1 и C2 — подключение к гидроцилиндру
Опции по запросу
-
Без уплотнительного кольца на пилотном поршне
-
Правое исполнение рычага (V...SE/DX) — указывается при заказе
