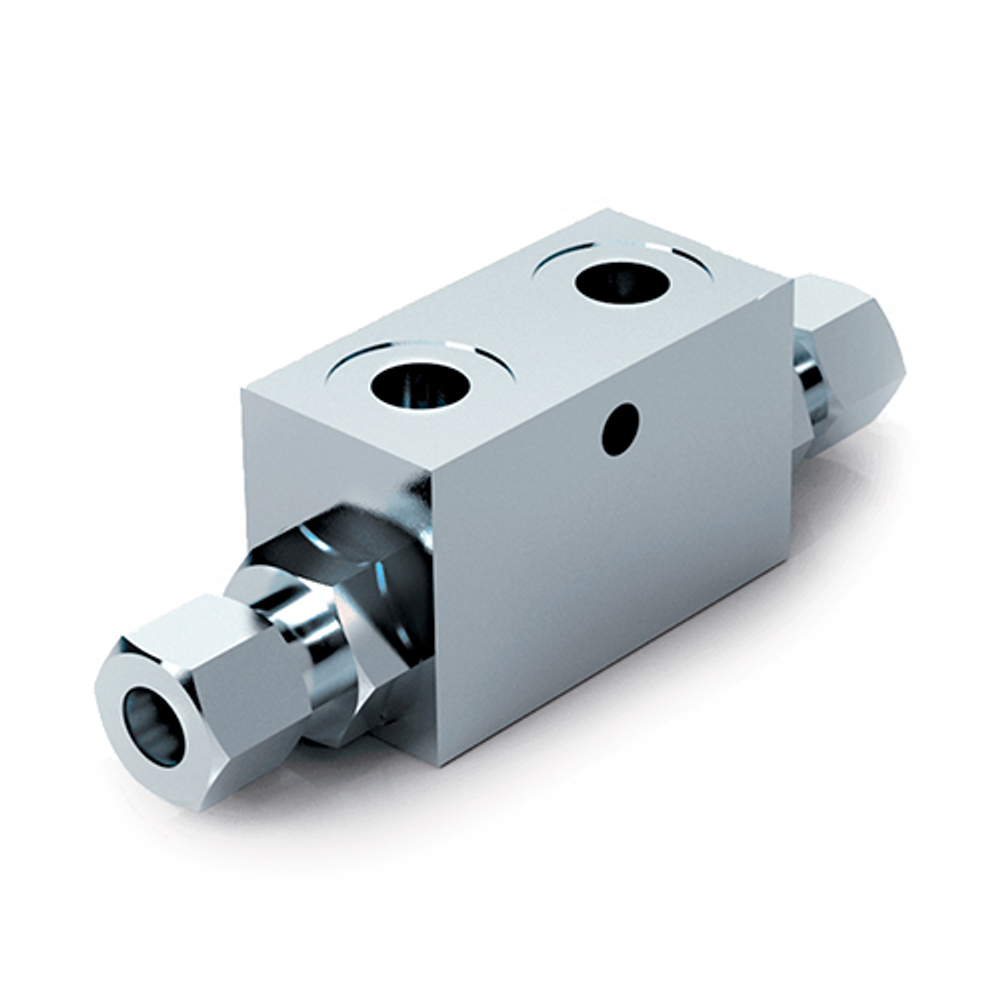

Гидрозамок двусторонний VBPDE 3/8″ L 2 CEXC
-
Назначение
Двусторонний гидрозамок VBPDE 3/8″ L 2 CEXC предназначен для надежной блокировки гидроцилиндра в обоих направлениях при отсутствии управляющего сигнала.
Модель оснащена двумя экстракороткими картриджами (2 CEXC) для монтажа на трубы по стандарту DIN 2353 (12L). Особенно подходит для установки непосредственно на гидроцилиндр — по запросу поставляется комплект фитингов под конкретное межосевое расстояние.
Принцип работы
-
В режиме блокировки: гидрозамок удерживает гидроцилиндр в двух направлениях — как при подъеме, так и при опускании. Поток рабочей жидкости перекрыт в обоих направлениях.
-
В режиме управления: при подаче пилотного давления гидрозамок открывает основные каналы, и поток свободно направляется в нужную полость цилиндра.
Конструкция и материалы
Элемент Материал / Особенность Корпус Сталь с цинковым покрытием Внутренние детали Закаленная и шлифованная сталь Уплотнения Стандартные кольца NBR (BUNA N) Запорный элемент Конусный, с направляющей — минимальные утечки Монтаж Трубный, по DIN 2353 (12L) Технические характеристики
Параметр Значение Тип Двусторонний, 2 CEXC Модель VBPDE 3/8″ L 2 CEXC Артикул V0110 Резьба G 3/8″ 12L Макс. давление 350 Бар Макс. расход 30 л/мин Пилотное отношение 1:5,5 Давление открытия 4 Бар Вес 0,630 кг Подключение
-
V1 и V2 — подключение к насосу / распределителю
-
C1 и C2 — подключение к гидроцилиндру через трубные фитинги
Опции по запросу
-
Комплект фитингов под конкретное межосевое расстояние
-
Без уплотнительного кольца на пилотном поршне
-
Пружина с давлением открытия 1 Бар
-
Пружина с давлением открытия 8 Бар
-
