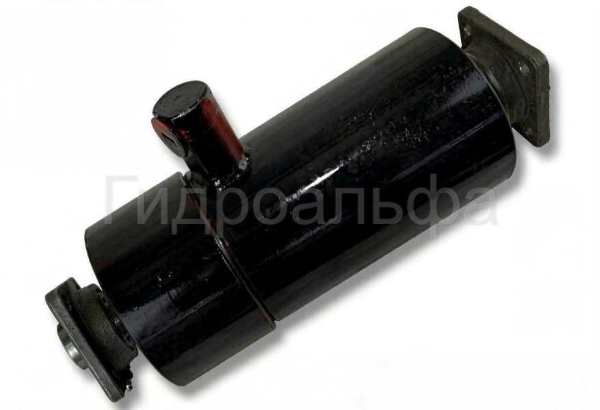

ГЦТ ЗИЛ 5-и штоковый (Новый) — 55.5.420.1100.2Ш50
Новый заводской гидроцилиндр для подъема кузова самосвалов ЗИЛ. 5-ти плунжерная конструкция обеспечивает мощное усилие до 15 тонн и полный рабочий ход 1100 мм. Расположен под наклоном в конце кузова (1/4 задней части платформы) для оптимальной трехсторонней разгрузки.

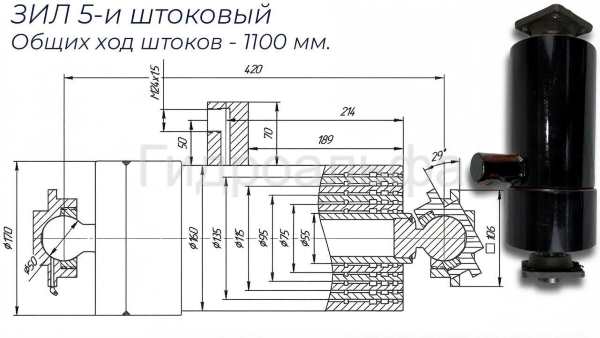

Габаритный чертеж (для сверки размеров):
Диаметры штоков и конструктивные особенности (Новый):
| Параметр | Новый цилиндр |
|---|---|
| Ø 1-й шток, мм | 135 |
| Ø 2-й шток, мм | 115 |
| Ø 3-й шток, мм | 95 |
| Ø 4-й шток, мм | 75 |
| Ø 5-й шток, мм | 55 |
| Допустимый минус диаметров, мм | -0,2...0,3 |
| Уплотнения (Р/К) | Полиуретан (новые) |
| Соединение нижней крышки с корпусом | Резьбовое и Проволочное |
| Вес, кг | 45 |
| Тип крепления | Опора гидроцилиндра ЗИЛ |
| Резьба подключения РВД | М24х1,5 внутренняя (в штуцер) |
| Ограничитель хода, мм | 1000...1050 (длина ограничения 100-50) |
Рабочие параметры (Технические характеристики):
| Параметр | Значение |
|---|---|
| Количество плунжеров / штоков | 5-и штоковый |
| Полный рабочий ход | 1100 мм |
| Номинальное рабочее давление Рн | 16 МПа |
| Толкающее усилие на штоке | 149,8 кН (≈ 15,0 тонн) |
| Номер по каталогу производителей | 554-8603050-27, ГЦТ 55.5.420.1100.2Ш50 |
| Максимальное рабочее давление Рн | 20 МПа |
| Давление холостого хода (не более) | 0,8 МПа |
| Давление страгивания (не более) | 1,5 МПа |
| Температура рабочей жидкости | -35°C до +110°C |
| Тонкость фильтрации рабочей жидкости | 25 мкм |
| Страна производитель | РОССИЯ |
Важно при установке: Рекомендуем проверить фиксацию опорных площадок с шарами гидроцилиндра, обработать шары резьбовым герметиком, а также проконтролировать тонкость фильтрации рабочей жидкости (масла).
⚠️ Совет от специалистов «Гидроальфа»: Для продления ресурса мощного 5-ти штокового узла и сохранения его геометрии рекомендуем эксплуатировать гидроцилиндр при номинальном давлении (16 МПа). Работа на максимальном пределе (20 МПа) допустима только кратковременно для особо тяжелых грузов, так как это ускоряет износ уплотнений и перегружает металл.
🔧 Также в наличии отреставрированный гидроцилиндр этой модели.
➜ Перейти в карточку [Реставрация]
🛡️ Важно: Заводская гарантия 12 месяцев. Поставляется напрямую от производителя. Работаем с НДС и без НДС (для физлиц и юрлиц).
🚚 Доставка по всей России. 📞 Звоните +7 (933) 748-94-24 или пишите на info@gidroalfa.ru — подберем нужный вариант под ваш грузовик!
