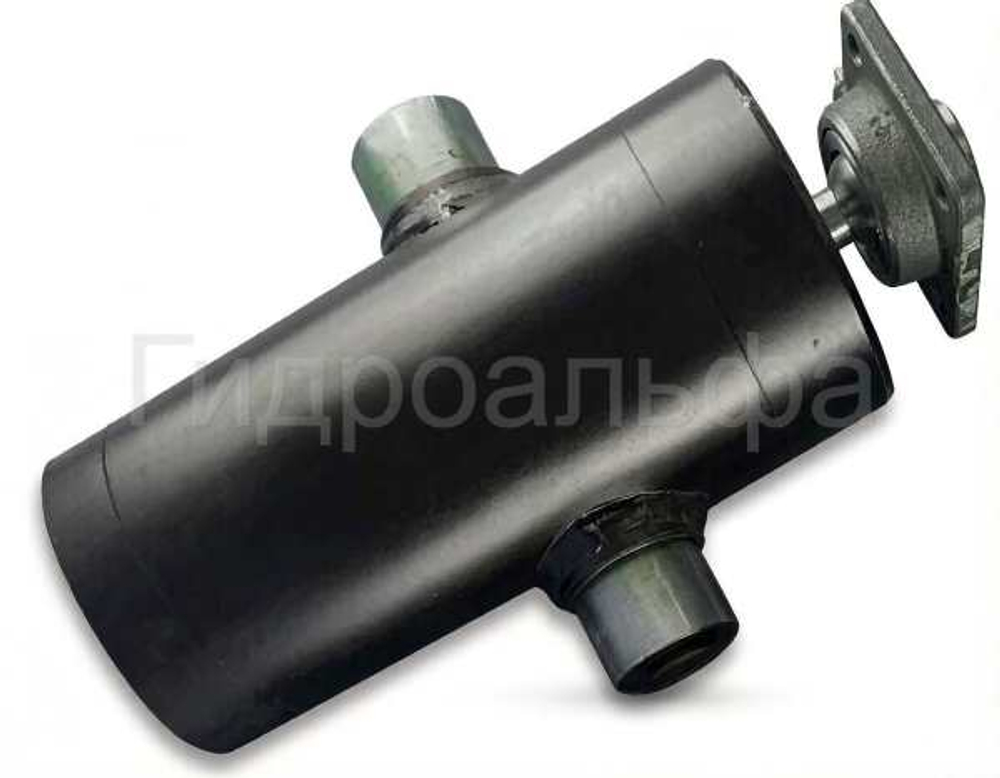

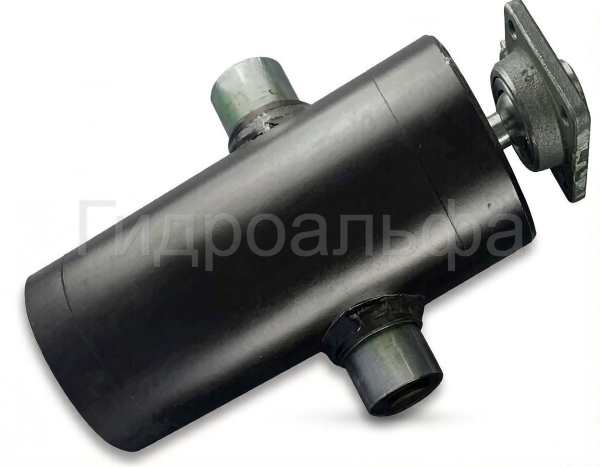

ГЦТ ЗИЛ 5-и штоковый с бугелями (Новый) — 55.5.205.1100.Ш50 Ц
Новый заводской гидроцилиндр с цапфами (бугелями) для подъема кузова самосвалов ЗИЛ. Модель имеет грузоподъемность до 7,5 тонн (при расположении ГЦ 1/4 относительно кузова) и до 15 тонн (при расположении 1/2). Обеспечивает двух- и трехстороннюю разгрузку платформы.
Артикул производителя: 554-8603010-27 БГ, ГЦТ 55.5.205.1100.Ш50 Ц

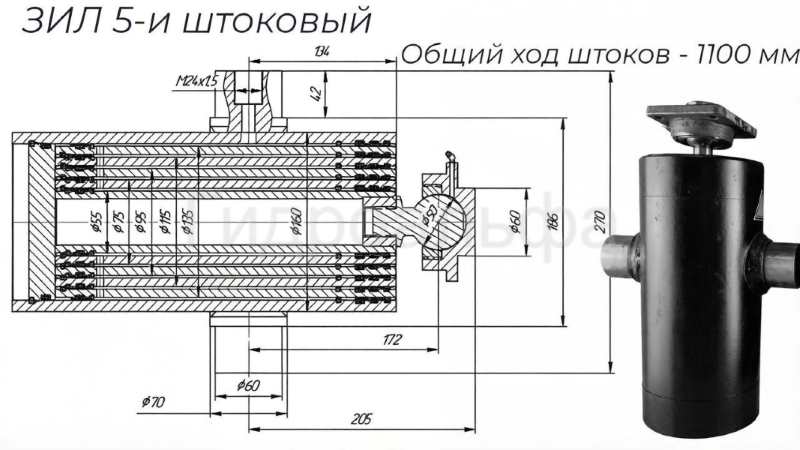

Габаритный чертеж (для сверки размеров):
Диаметры штоков и конструктивные особенности (Новый):
| Параметр | Новый цилиндр |
|---|---|
| Ø 1-й шток, мм | 135 |
| Ø 2-й шток, мм | 115 |
| Ø 3-й шток, мм | 95 |
| Ø 4-й шток, мм | 75 |
| Ø 5-й шток, мм | 55 |
| Допустимый минус диаметров, мм | -0,2...0,3 |
| Уплотнения (Р/К) | Полиуретан (новые) |
| Соединение нижней крышки с корпусом | Стопор (внутренняя крышка) |
| Вес, кг | 45 |
| Тип нижнего крепления | Посадочное место — цапфы (бугеля) цилиндра 60 мм |
| Резьба подключения РВД | М24х1,5 в цапфу |
| Ограничитель хода, мм | 1000...1050 (длина ограничения 100-50) |
Рабочие параметры (Технические характеристики):
| Параметр | Значение |
|---|---|
| Количество плунжеров / штоков | 5-и штоковый |
| Полный рабочий ход | 1100 мм |
| Номинальное рабочее давление Рн | 16 МПа |
| Толкающее усилие на штоке | 150,3 кН (≈ 15,0 тонн) |
| Номер по каталогу производителей | 554-8603010-27 БГ, ГЦТ 55.5.205.1100.Ш50 Ц |
| Максимальное рабочее давление Рн | 20 МПа |
| Давление холостого хода (не более) | 0,8 МПа |
| Давление страгивания (не более) | 1,5 МПа |
| Температура рабочей жидкости | -35°C до +110°C |
| Страна производитель | РОССИЯ |
Важно при установке: Проверьте фиксацию шара и опоры на гидроцилиндре. Убедитесь, что смонтирован ограничитель хода. Проконтролируйте тонкость фильтрации масла, замените при необходимости. Благодаря своим характеристикам, этот гидроцилиндр часто используют для переоборудования грузовых автомобилей импортного и отечественного производства в самосвалы.
⚠️ Совет от специалистов «Гидроальфа»: Для продления ресурса мощного узла с цапфами и сохранения его геометрии рекомендуем эксплуатировать гидроцилиндр при номинальном давлении (16 МПа). Работа на максимальном пределе (20 МПа) допустима только кратковременно для особо тяжелых грузов, так как это ускоряет износ уплотнений и перегружает металл.
🔧 Также в наличии отреставрированный гидроцилиндр этой модели.
➜ Перейти в карточку [Реставрация]
🛡️ Важно: Заводская гарантия 12 месяцев. Поставляется напрямую от производителя. Работаем с НДС и без НДС (для физлиц и юрлиц).
