ГЦТ КАМАЗ 55102 3-х штоковый Старого образца «Сельхозник» — 55.3.940.1493.63

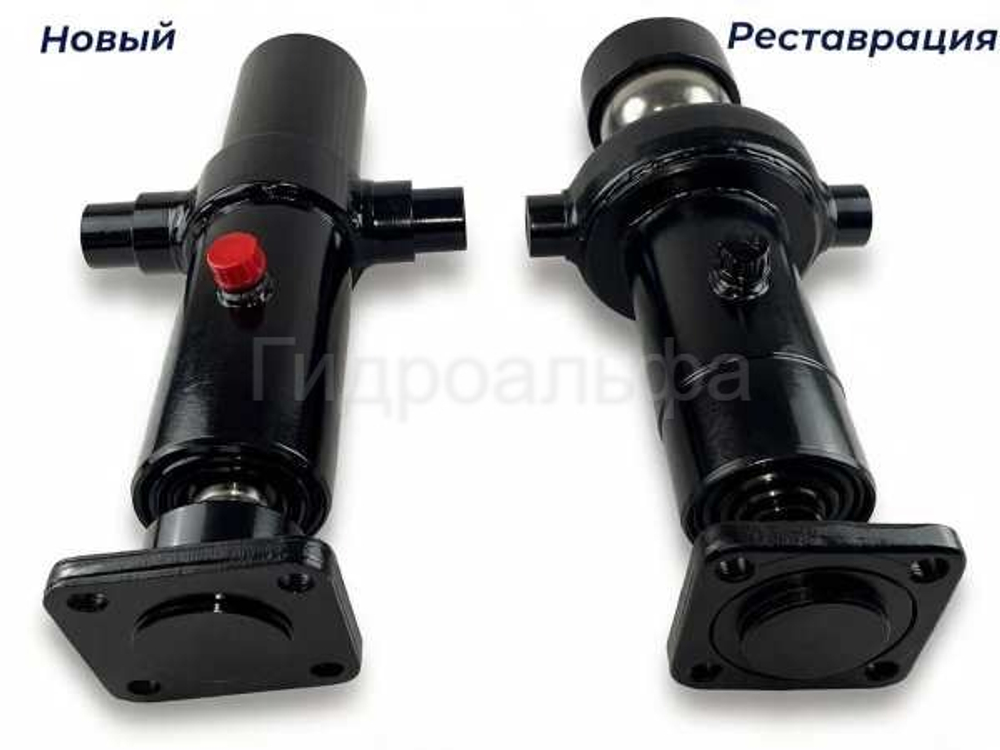

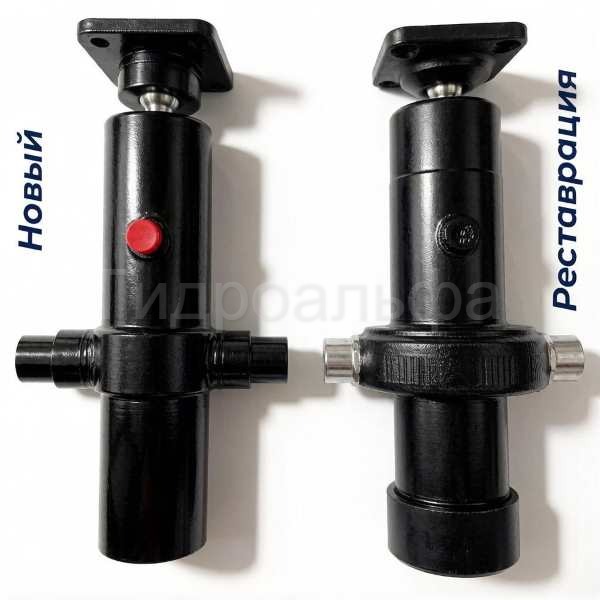

Гидроцилиндр для подъема кузова самосвалов КАМАЗ 55102 старого образца («Колхозник», «Сельхозник»). Телескопический тип, установлен под углом 42-50 градусов, выполняет функцию подъема платформы кузова. Расположение гидроцилиндра — 1/2 по центру платформы, двусторонняя боковая выгрузка.
Артикулы производителя: 55102-8603010 С.О., ГЦТ 55.3.940.1493.63

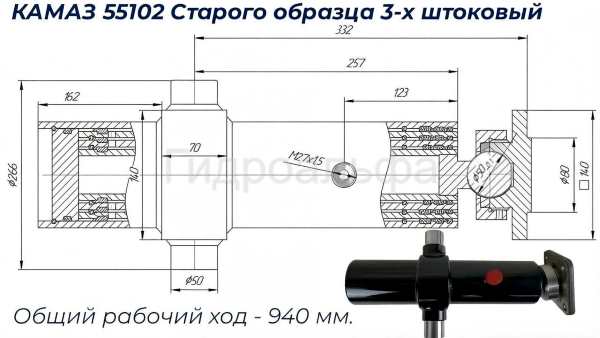

Габаритный чертеж (для сверки размеров):
Диаметры штоков и конструктивные особенности (Старого образца):
| Параметр | Новый цилиндр | Реставрированный |
|---|---|---|
| Ø 1-й шток, мм | 95 | 95 |
| Ø 2-й шток, мм | 75 | 75 |
| Ø 3-й шток, мм | 55 | 56 |
| Допустимый минус диаметров, мм | -0,2...0,3 | -0,5...1 |
| Наличие ХРОМА | Есть | Нет (восстановлены шлифовкой) |
| Уплотнения (Р/К) | Полиуретан | Резина или Полиуретан |
| Тип крышки, соединение с корпусом | Внутренняя, стопор | Наружная, резьба |
| Вес, кг | 38 | 43 |
| Тип крепления, Нижнее | Цапфы (Бугеля) 50 мм | Цапфы (Бугеля) 50 мм |
| Тип крепления, Верхнее | Опора КАМАЗ (Площадка) | Опора КАМАЗ (Площадка) |
| Резьба подключения РВД | М27х1,5 наружная | М27х1,5 наружная |
| Ограничитель хода, мм | 840...890 (длина 100-50) | 840...890 (длина 100-50) |
Таблица грузоподъемности (толкающие усилия на каждом из 3-х плунжеров):
Давление в системе номинальное — 16 МПа (160 Bar). Расположение — 1/2 по центру платформы, двусторонняя выгрузка.
| Номер ступени | Усилие с коэфф. запаса прочности [Тонн] | Максимальное усилие [Тонн] |
|---|---|---|
| 1-я | 9 | 11,3 |
| 2-я | 6,5 | 8,1 |
| 3-я | 3,5 | 4,7 |
⚠️ Совет от специалистов «Гидроальфа»: Для продления ресурса узла и сохранения его геометрии рекомендуем эксплуатировать гидроцилиндр при номинальном давлении (16 МПа). Работа на максимальном пределе (20 МПа) допустима только кратковременно, так как это ускоряет износ уплотнений и перегружает металл.
🛡️ Важно: Гарантия 12 месяцев / 6 месяцев. Поставляется напрямую от производителя. Работаем с НДС и без НДС (для физлиц и юрлиц).
🚚 Доставка по всей России. 📞 Звоните +7 (933) 748-94-24 или пишите на info@gidroalfa.ru — подберем нужный вариант под ваш грузовик!
