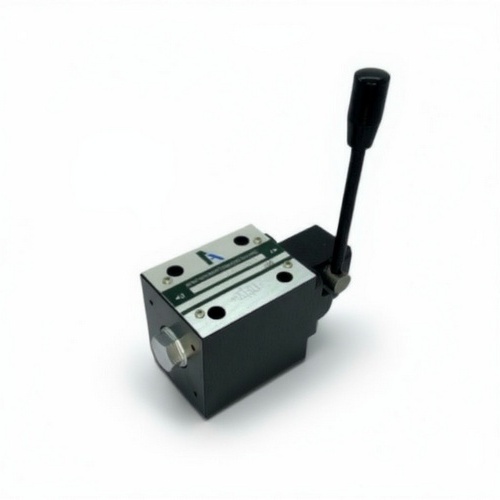

Гидрораспределитель модульный ручной ВММ6 (CETOP 3)
Назначение
Модульный гидрораспределитель ВММ6 предназначен для ручного управления потоком рабочей жидкости — его пуском, остановкой и сменой направления. Широко применяется в гидросистемах стационарного промышленного оборудования (станки, прессы, манипуляторы), а также на мобильной технике: строительно-дорожной, коммунальной, подъемной, сельскохозяйственной и другой спецтехнике.
Конструктивные особенности
Распределитель выполнен по международному стандарту СЕТОР 3 (NG6), что обеспечивает полную взаимозаменяемость по посадочным отверстиям и каналам с аналогами других производителей: Rexroth, Agro-Hytos, Duplomatic и других. Условный проход каналов — 6 мм (Ду=6).
Управление осуществляется механическим воздействием на рукоятку (поворотный переключатель). В зависимости от исполнения, золотник может быть с пружинным возвратом в нейтральное положение (без фиксации) или с фиксацией в крайних положениях шариковым фиксатором (с индексом "Ф"). Трехпозиционные распределители с пружинным центрированием автоматически возвращают золотник в базовое положение после прекращения воздействия на рукоятку.
Преимущества модульной конструкции
- Компактность сборки — минимальные габариты и вес (от 1,6 кг для одностороннего исполнения).
- Широкий выбор схем золотников — различные гидравлические схемы на выбор (G, T, H, E, R, W и другие), что позволяет адаптировать распределитель под конкретную задачу.
- Возможность установки дополнительных клапанов — между распределителем и посадочной плитой можно монтировать промежуточные клапаны (переливные, обратные, дроссельные) для создания нужной схемы работы гидроцилиндра или гидромотора.
Технические характеристики
|
Параметр |
Значение |
|
Тип |
Модульный гидрораспределитель с ручным управлением |
|
Стандарт |
СЕТОР 3 (NG6) |
|
Условный проход |
6 мм |
|
Максимальное давление в линиях Р, А, В |
31,5 МПа (315 бар) |
|
Максимальное давление в сливной линии Т |
16 МПа (160 бар) |
|
Номинальный расход |
до 60 л/мин |
|
Максимальный расход |
до 60 л/мин |
|
Управление золотником |
ручное (рукоятка) |
|
Возврат золотника |
пружинный (стандарт) / с фиксацией (по запросу, исполнение "Ф") |
|
Масса |
от 1,6 кг (в зависимости от исполнения) |
|
Утечки через золотник |
стандартные / с пониженными утечками (по запросу) |
Условия эксплуатации
- Рабочая жидкость: минеральные масла на нефтяной основе (HL, HLP) согласно DIN 51524.
- Диапазон температур: от -30°C до +80°C (для рабочей жидкости); температура окружающей среды до +50°C.
- Рекомендуемая вязкость: 10–400 сСт (оптимально 30–40 сСт).
- Чистота масла: NAS 1638 класс 9 или ISO 4406 класс 20/18/15.
- Уплотнения: NBR (стандарт) / FPM (по запросу, для фосфатных жидкостей).
