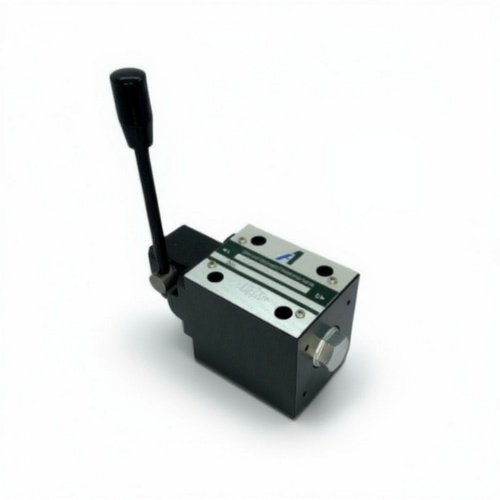

Гидрораспределитель модульный ручной ВММ10 (CETOP 5)
Назначение
Модульный гидрораспределитель ВММ10 предназначен для ручного управления потоком рабочей жидкости — его пуском, остановкой и сменой направления. Широко применяется в гидросистемах стационарного промышленного оборудования (станки, прессы, манипуляторы), а также на мобильной технике: строительно-дорожной (экскаваторы, краны, бульдозеры), коммунальной, подъемной, сельскохозяйственной и другой спецтехнике.
Конструктивные особенности
Распределитель выполнен по международному стандарту СЕТОР 5 (NG10), что обеспечивает полную взаимозаменяемость по посадочным отверстиям и каналам с аналогами других производителей: Rexroth, Agro-Hytos, Duplomatic и других. Условный проход каналов — 10 мм (Ду=10).

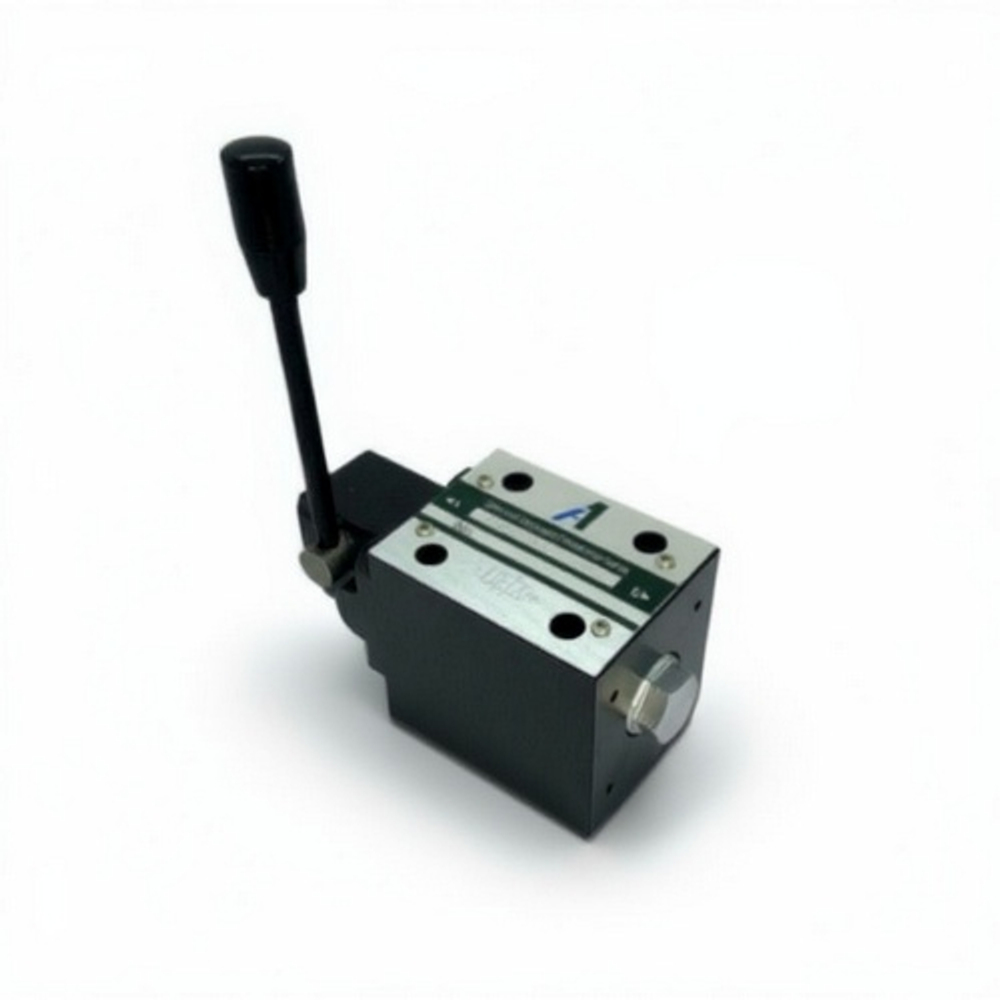

Управление осуществляется механическим воздействием на рукоятку (поворотный переключатель). В зависимости от исполнения, золотник может быть с пружинным возвратом в нейтральное положение (без фиксации) или с фиксацией в крайних положениях шариковым фиксатором (с индексом "Ф"). Трехпозиционные распределители с пружинным центрированием автоматически возвращают золотник в базовое положение после прекращения воздействия на рукоятку.
Преимущества модульной конструкции
-
Компактность сборки — минимальные габариты и вес (от 3,8 до 6,45 кг в зависимости от исполнения).
-
Широкий выбор схем золотников — различные гидравлические схемы на выбор (14, 24, 34, 44, 64, 574, 573 и другие), что позволяет адаптировать распределитель под конкретную задачу.
-
Возможность установки дополнительных клапанов — между распределителем и посадочной плитой можно монтировать промежуточные клапаны (переливные, обратные, дроссельные) для создания нужной схемы работы гидроцилиндра или гидромотора.
-
Повышенная пропускная способность — благодаря условному проходу 10 мм распределитель обеспечивает высокую производительность гидросистем с большими расходами рабочей жидкости (до 120 л/мин).
Технические характеристики
Условия эксплуатации
-
Рабочая жидкость: минеральные масла на нефтяной основе (HL, HLP) согласно DIN 51524.
-
Диапазон температур: от -30°C до +80°C (для рабочей жидкости); температура окружающей среды до +50°C.
-
Чистота масла: NAS 1638 класс 9 или ISO 4406 класс 20/18/15.
-
Уплотнения: NBR (стандарт) / FPM (по запросу, для фосфатных жидкостей).
