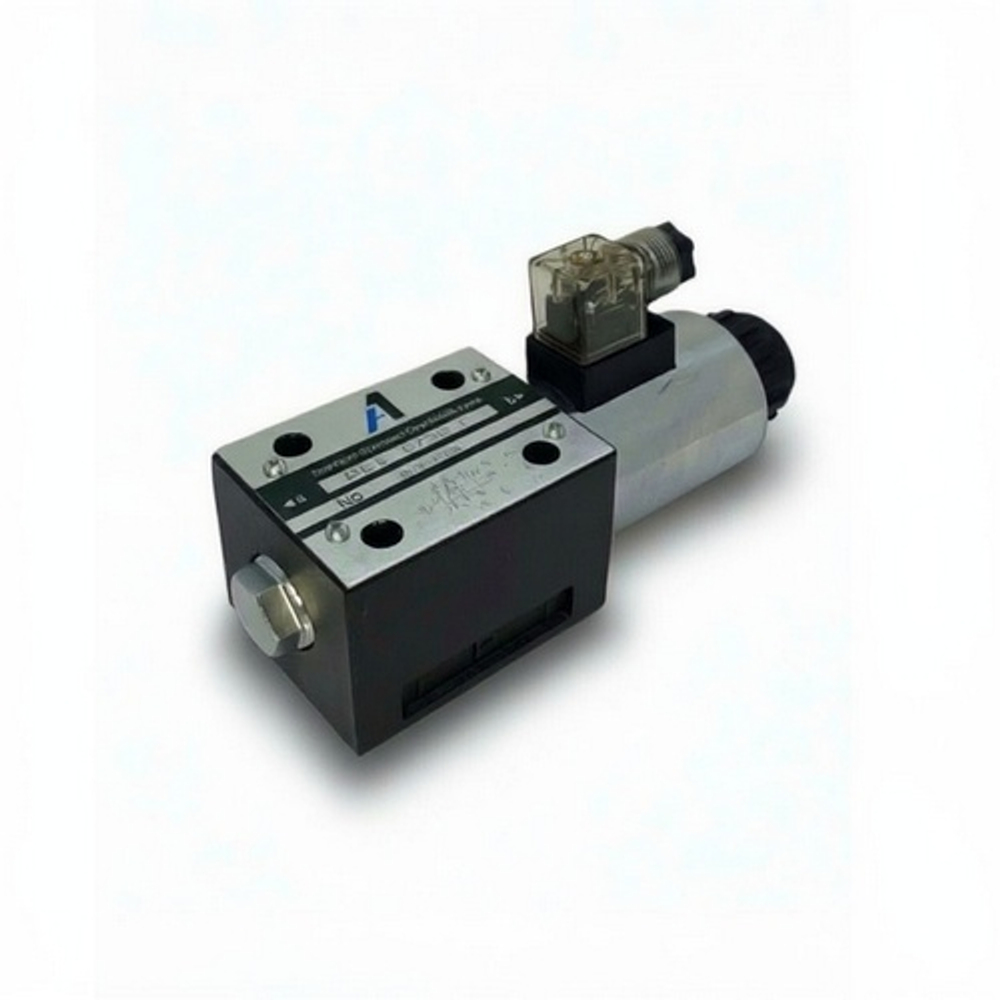

Гидрораспределитель ВЕ 6 574А В110

Гидрораспределитель модульный электромагнитный СЕТОР 3 (DWG6)

Назначение

Модульный электромагнитный гидрораспределитель DWG6 (аналог СЕТОР 3) предназначен для управления потоком рабочей жидкости — его пуском, остановкой и сменой направления. Широко применяется при производстве гидростанций, а также на мобильной технике: коммунальной, подъемной, крановой, строительно-дорожной и другой спецтехнике.

Конструктивные особенности

Распределитель выполнен по международному стандарту СЕТОР 3 (NG6), что обеспечивает полную взаимозаменяемость с аналогами других производителей: Rexroth, Agro-Hytos, Duplomatic и других. Условный проход каналов — 6 мм (Ду=6).

Управление осуществляется электромагнитами (соленоидами), которые могут работать от сетей постоянного тока 12 В или 24 В, а также переменного тока 110 В или 220 В. Напряжение и тип тока указываются в коде заказа.

Преимущества модульной конструкции

• Компактность сборки — минимальные габариты и вес (от 1,6 кг для одностороннего исполнения).

• Широкий выбор схем золотников — различные гидравлические схемы на выбор (G, T, H, E, R, W и другие), что позволяет адаптировать распределитель под конкретную задачу.

• Возможность установки дополнительных клапанов — между распределителем и посадочной плитой можно монтировать промежуточные клапаны (переливные, обратные, дроссельные) для создания нужной схемы работы гидроцилиндра или гидромотора.

Технические характеристики

Условия эксплуатации

• Рабочая жидкость: минеральные масла на нефтяной основе.

• Диапазон температур: от -20°C до +80°C.

• Рекомендуемая вязкость: 10–400 сСт (оптимально 30–40 сСт).

• Чистота масла: NAS 1638 класс 9 или ISO 4406 класс 20/18/15.

• Уплотнения: NBR (стандарт) / FPM (по запросу, для фосфатных жидкостей).
